拆解报告：华为FreeLace无线耳机

分离式的设计，很好隐藏了充电接口，还能通过手机、电脑等给耳机反向充电，不再需要额外携带充电线。

下面，跟随我爱音频网一起通过详细拆解报告，探索这款产品更多内部的秘密。

一、华为FREE LACE无线耳机开箱

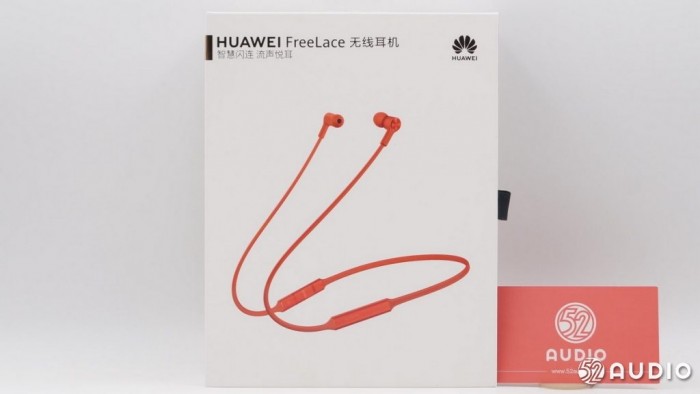

包装盒非常简洁、大气，红、黑、白三色搭配，将产品效果图最醒目展现出来，产品名称、品牌标志分别位于包装盒左、右上方。包装开启方式方面，通过右侧的黑色带子，像书本一样翻开；这样不拆开包装封条，也能清晰的看到内部实物。

包装背面分为三大内容区域，上方是产品六大特色卖点，如蓝牙快配、随身快充、持久续航、动听音质、舒适佩戴、降噪通话。背面包装中部还对华为HiPair闪连快充做了详细介绍，官方给出了使用须知，需要支持EMUI 9.0及以上版本手机，还需要通过HOTA升级；需要手机的USB Type-C口支持反向充电功能。包装下方则是一些免责声明和企业信息。

打开包装盒，可见内部的耳机、吸塑托盘、充电线、五组耳机套。我们购买到的是红色版本，除了充电线，配件的颜色都跟产品一一对应。

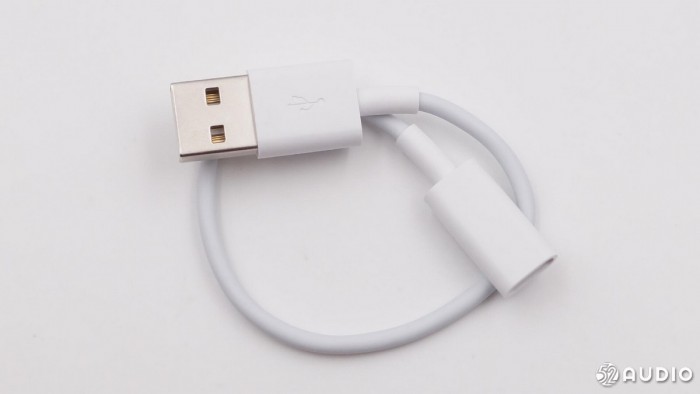

充电线特写，附赠的是一根USB-A to USB-C母座的线缆。目前市面上大多数充电器都还是USB-A口的，华为考虑到了用户实际需求。若充电器为USB-C口，给耳机充电更方便了。

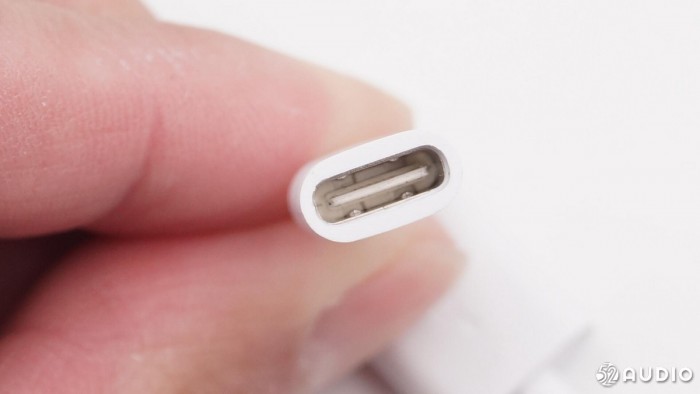

充电线USB Type-C母座特写，白色胶芯，苹果风格，做工精细。

华为FREE LACE无线耳机整体实拍图，线缆部分有一个小贴纸。整体材质以硅胶和铝合金为主，刚柔结合。

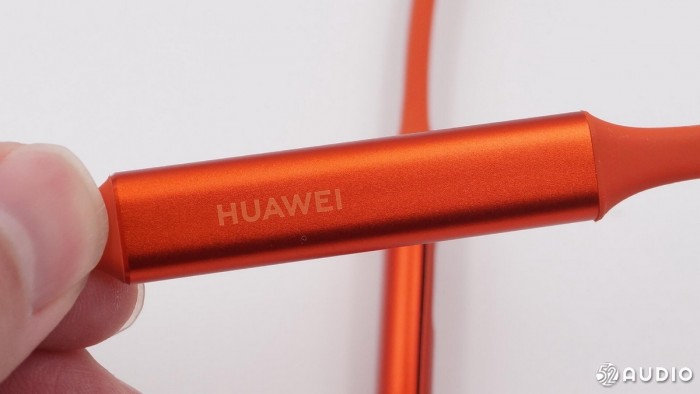

HUAWEI的LOGO通过镭射工艺打在了耳机上，淡淡的白色，也非常醒目。这个金属外壳为阳极喷砂工艺，金属材质能很好保护里面的PCBA电路板。

耳机L、R左右耳，也通过镭射工艺打在了金属外壳上。

华为FREE LACE无线耳机的音量 、-加减、播放与暂停按键特写。

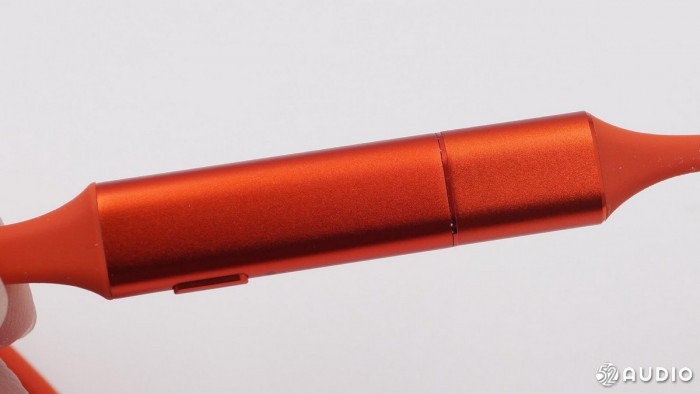

音量按键背面特写，可见采用了两段设计，这也是耳机最为神秘的地方之一，内含主控芯片和天线，下面再详细介绍。

电源开关键左侧是LED指示灯透光孔，由若干个小孔组成。麦克风的拾音孔巧妙的隐藏在功能、音量键下方的缝隙中。

微微用力拔开，耳机的USB Type-C充电接口映入眼帘。

耳机的L、R左右耳通过USB Type-C接口相连，既可以充电、也可以传输音频。

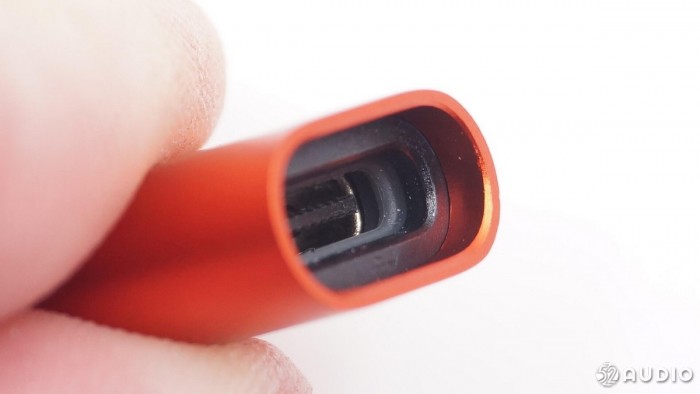

华为FREE LACE无线耳机USB Type-C母座接口特写，内有一圈黑色橡胶防水圈。

华为FREE LACE无线耳机USB Type-C公头接口特写。可见内部有24Pin针脚，符合USB-IF标准规范。全Pin的设计，不但可以给耳机内置电池充电，还能左右耳供电，以及通过这些针脚传输音频信号，双耳同步、互不延迟。

华为FREE LACE无线耳机耳机上的铭牌小贴纸，上面印刷有型号CM70-C，5V 1A、CMIIT ID、华为技术有限公司等信息。

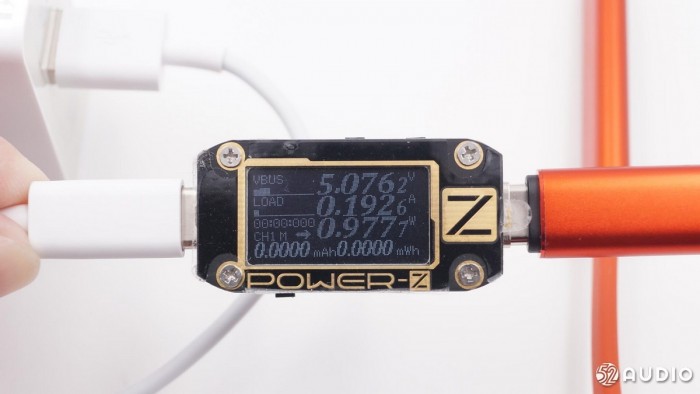

采用USB充电器与附送的电源转接线，通过Chargerlab POWER-Z KM001C电流电压表检测可见，充电电压电流分别为5.076V、0.192A，功率约0.97W。内置的电池容量不大，因此这个充电速度并不慢。

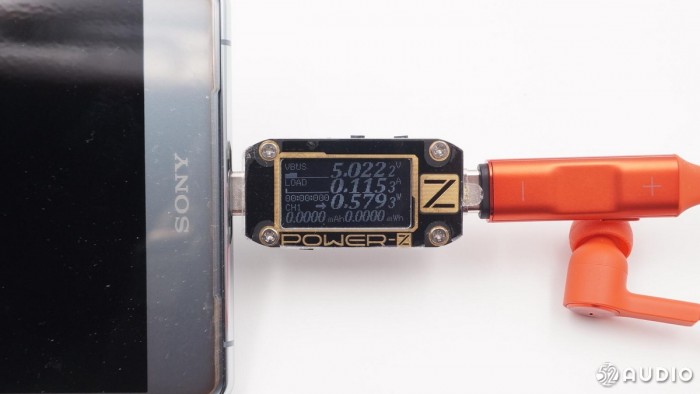

支持USB-C口反向充电功能的手机，也可方便的为耳机充电。

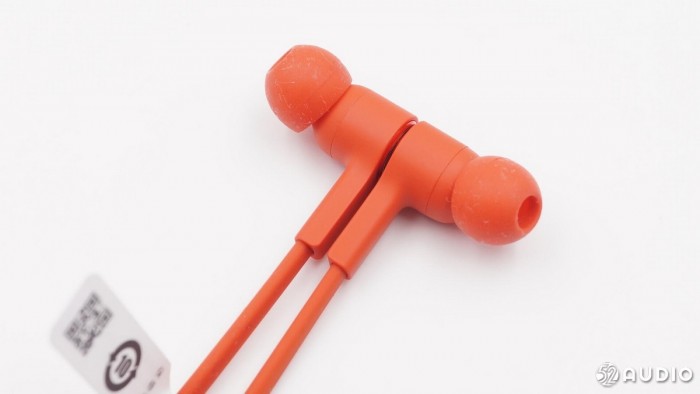

左右耳特写。

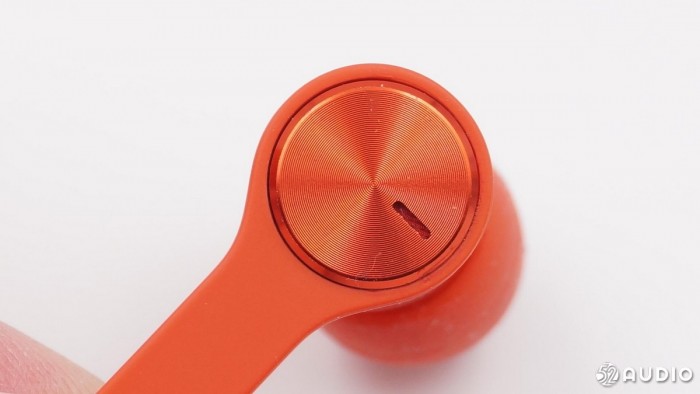

位于耳机金属顶盖上的调音孔。

位于耳机单元导管根部的泄压孔。

摘下耳机硅胶耳塞后可见金属网孔，防止异物进入单元振膜上。

二、华为FREE LACE无线耳机拆解

华为FREE LACE无线耳机的拆解，我们从USB Type-C公头这端找到突破口，先取下装饰片。

顺利取出装饰片。

扣开面板，这个位置可见是塑料材质，采用了喷涂工艺，因此跟另一面的铝合金外壳看起来视觉上相似，其实不然。

下部的金属盖板兼具接地屏蔽的作用。

外壳特写，这是一块铝合金材质的外壳，按键镂空位置采用了CNC雕刻。接地部分的铜片，采用了激光点焊固定。仔细看，这个外壳上镭射有XJM的英文单词。

接地的金属弹片。

电源键的微动开关结构。

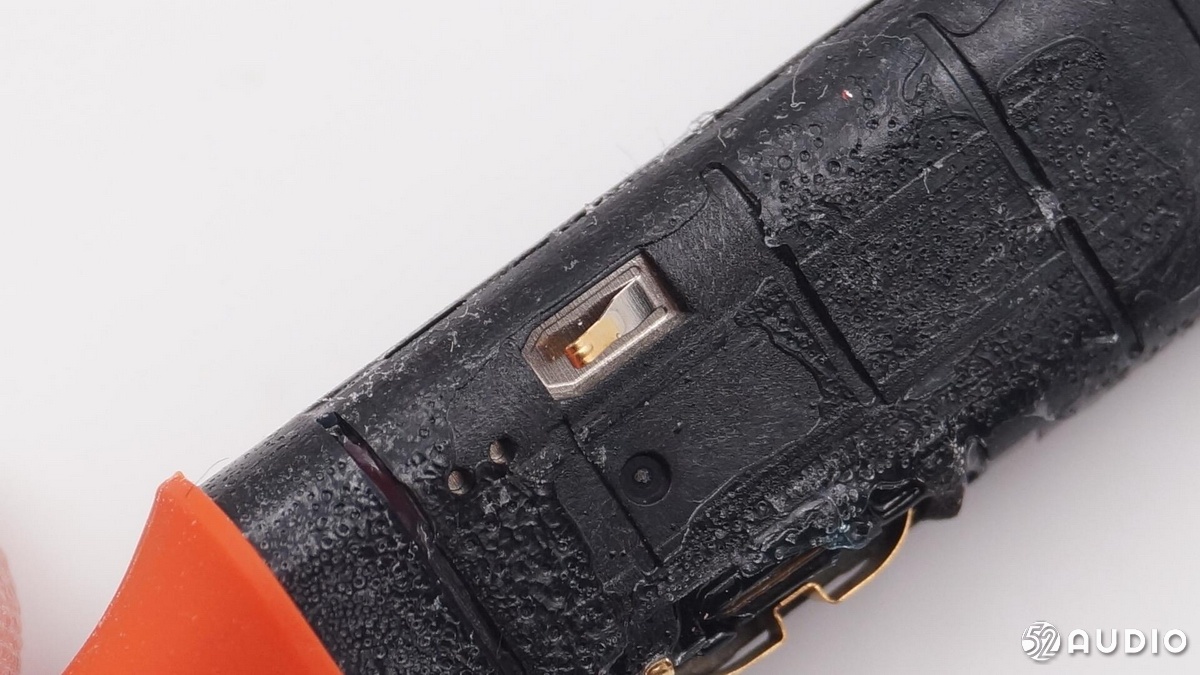

撬开黑色保护壳，里面的PCBA毫无保留展现出来。

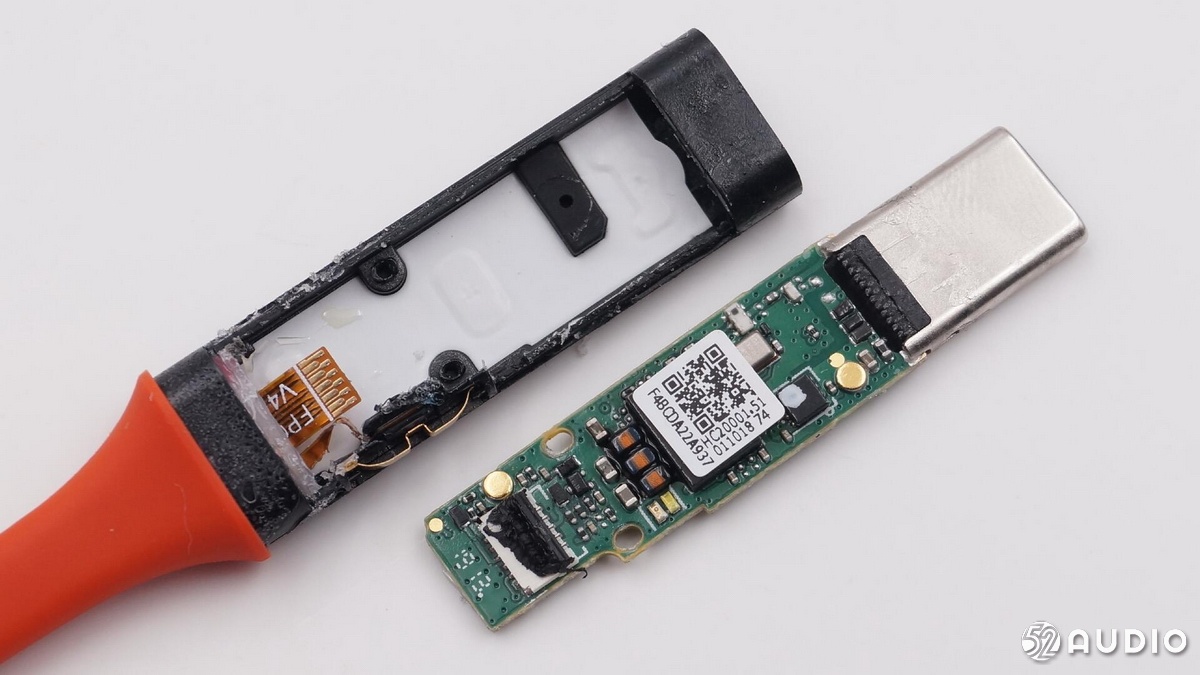

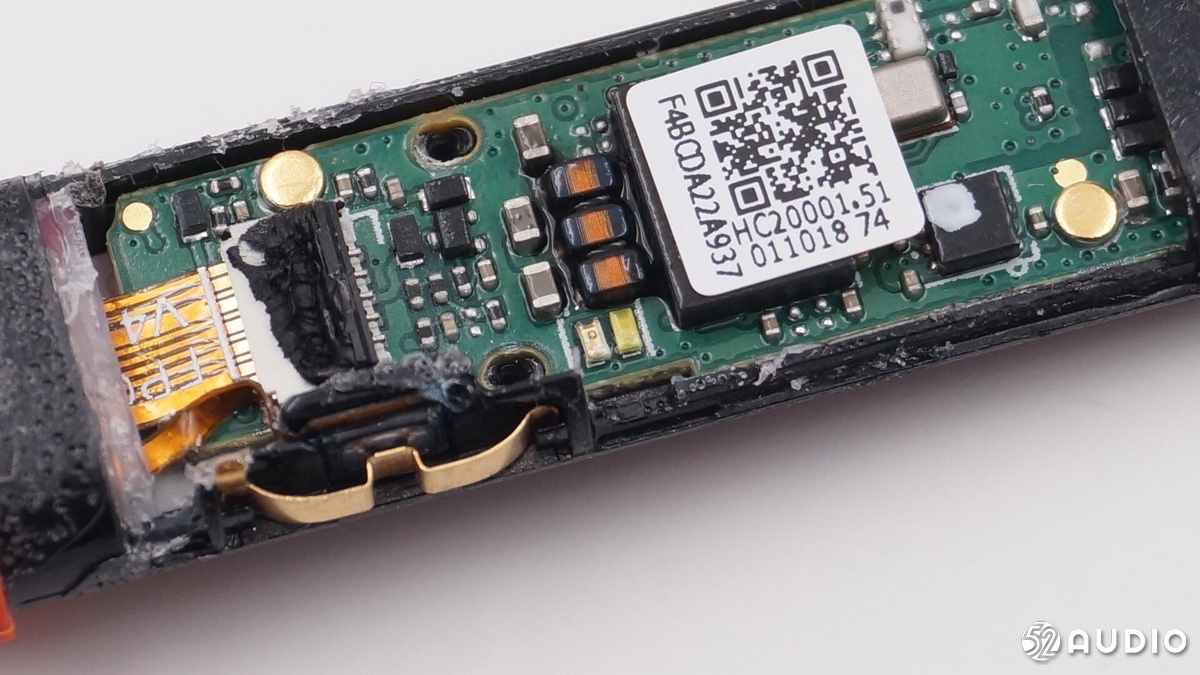

主控芯片上贴有二维码贴纸，贴纸上印刷有编号，里面存储有产品的生产批次、日期等信息。主控芯片与旁边的MLCC也采用了点胶工艺强化固定，避免跌落、震动造成元器件脱焊，提升产品可靠性。

取出主板。

主板与耳机之间的连接采用了FPC柔性电路板，共计11跟Pin角。

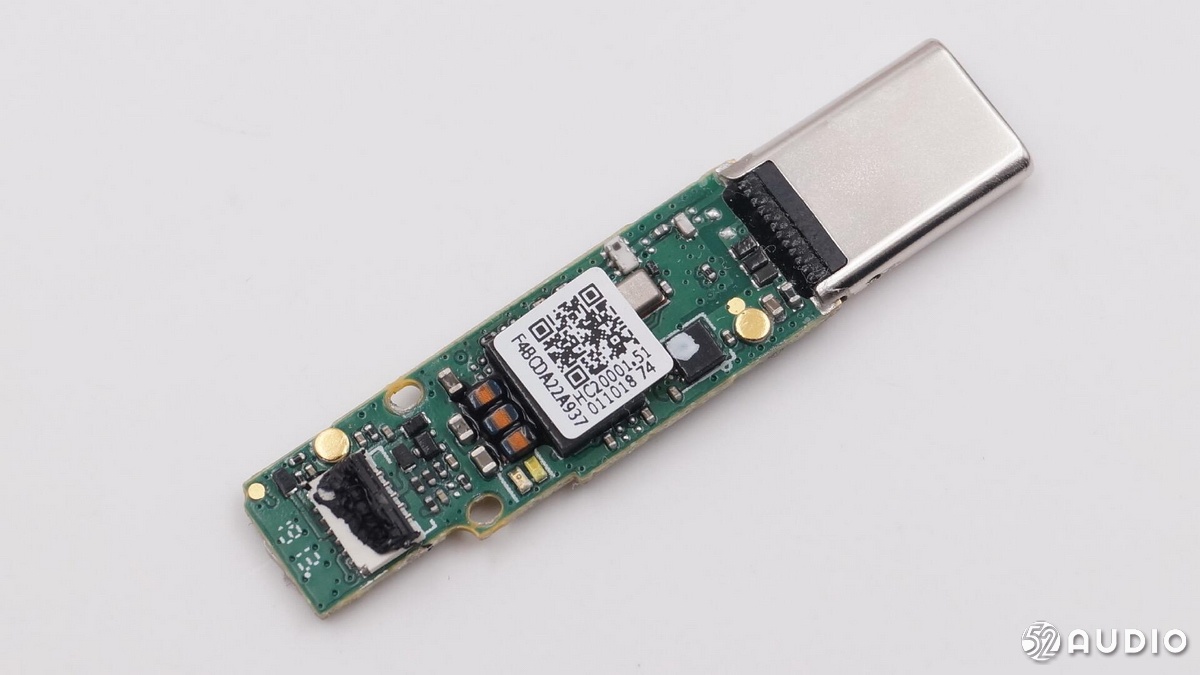

主控电路板正面特写，USB Type-C位于右侧，中部为主控芯片、左边为FPC底座。

华为FREE LACE无线耳机的PCBA电路板与一元硬币对比大小，可见集成度相当高。

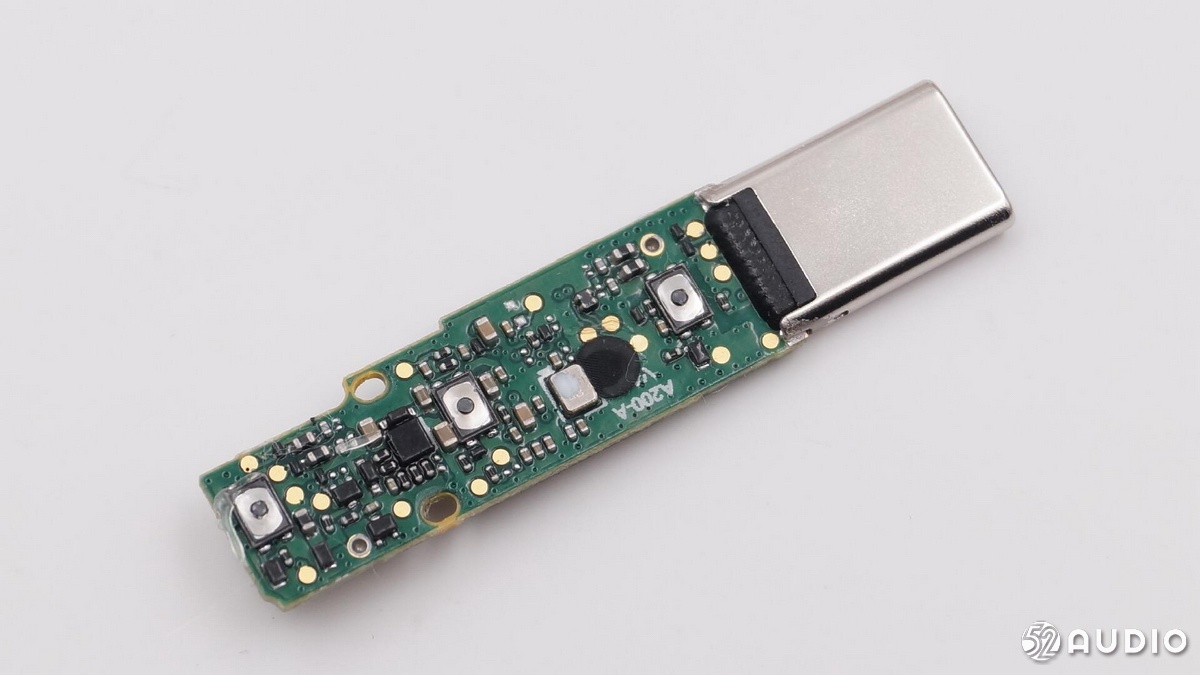

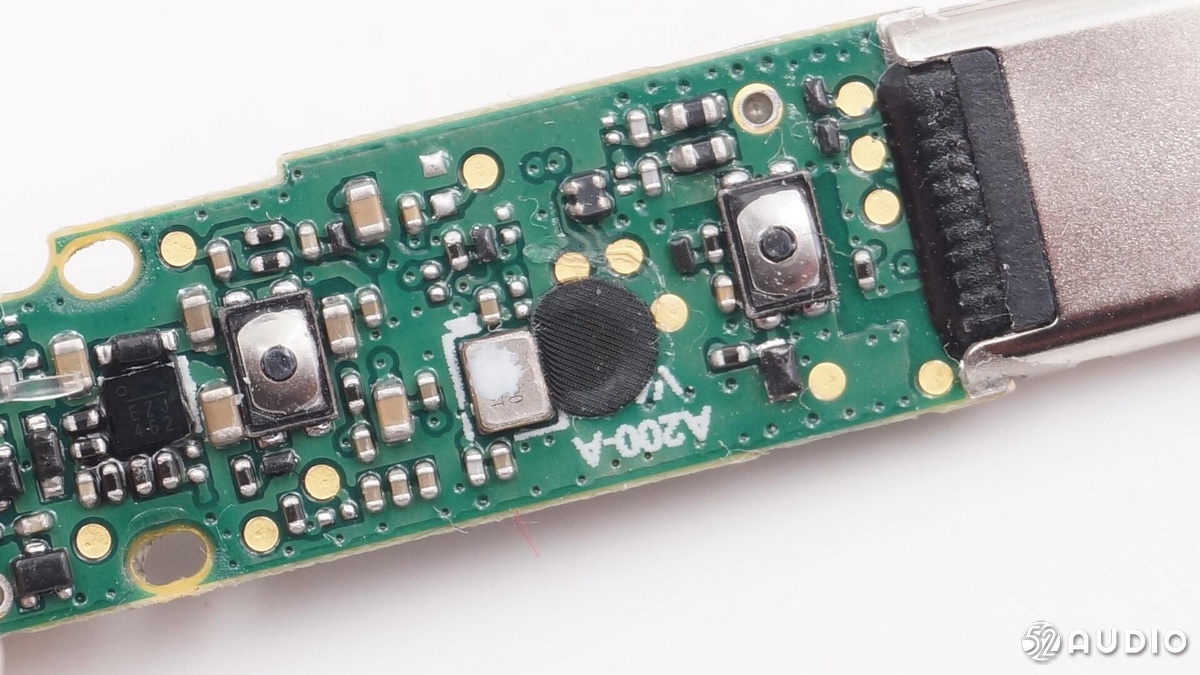

主控电路板背面特写，左中右共有3个微动按键，对应音量加减和暂停播放。

微动按键特写。

带有防尘网的通话麦克风拾音孔。

丝印为EZJ462芯片。

丝印编号为G1239046硅麦。在硅麦左侧垂直连接着几个元件的垂直竖PCB走线，是耳机的天线组件部分，末端焊接在USB Type-C公头的金属外壳上。

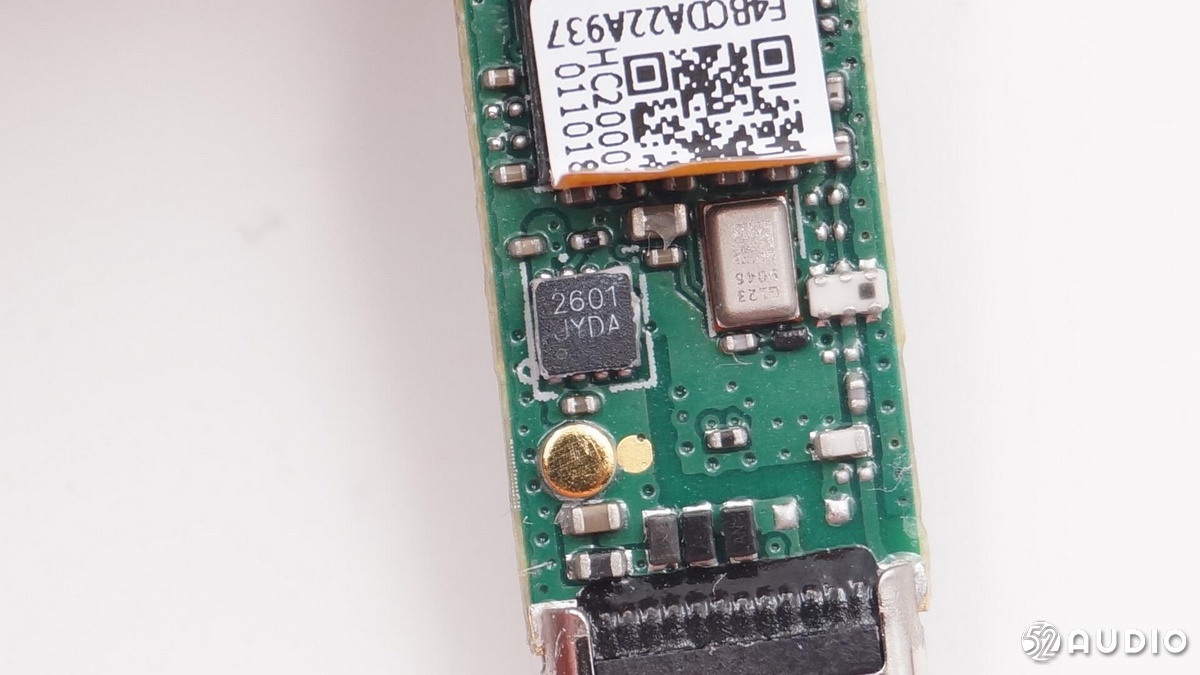

丝印编号为2601JYDA芯片。

华为FREE LACE无线耳机主控芯片采用了BES恒玄BES2300，这是一款全集成自适应主动降噪方案，支持蓝牙5.0、LBRT低频转发技术和双模蓝牙5.0，它还支持第三代FWS全无线立体声技术、双麦克风等，采用28nm，BGA封装。

除此之外，我们在华为FreeBuds2 Pro、荣耀FlyPods的拆解报告中，也有见到BES2300的应用。

刚刚拆解完电路板位置，下面该到电池部分了。同样撬开外壳，华为FREE LACE无线耳机的电池被严严实实的包裹在里面。

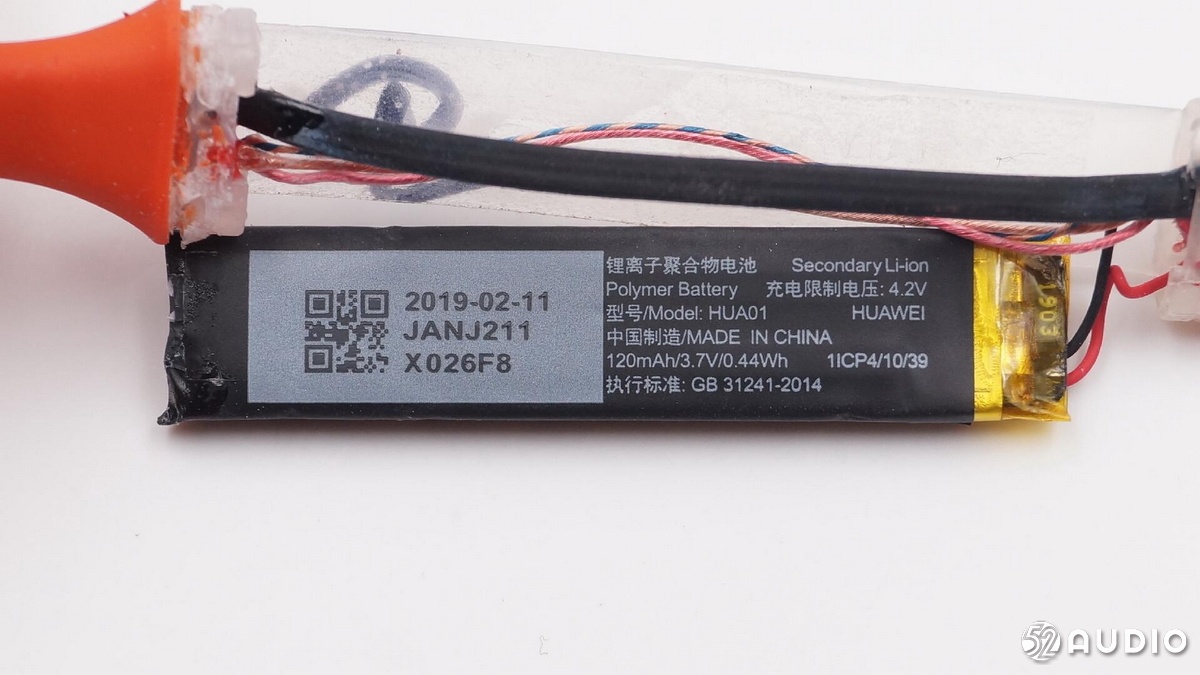

电池型号为HUA01，充电限制电压4.2V，容量120mAh、3.7V、0.44Wh，执行标准GB 31241-2014。

电池保护板，芯片周围采用了点胶工艺，加固芯片。点胶工艺在手机上也有广泛应用。

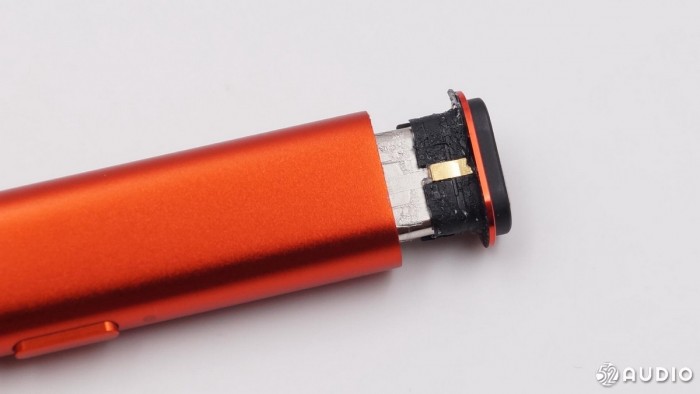

耳机USB Type-C母座后部有金属支撑加固。

粉、橙两个单元信号线焊接在USB Type-C母座上。配合尼龙线抗拉伸，增加耳机线材的耐久度。

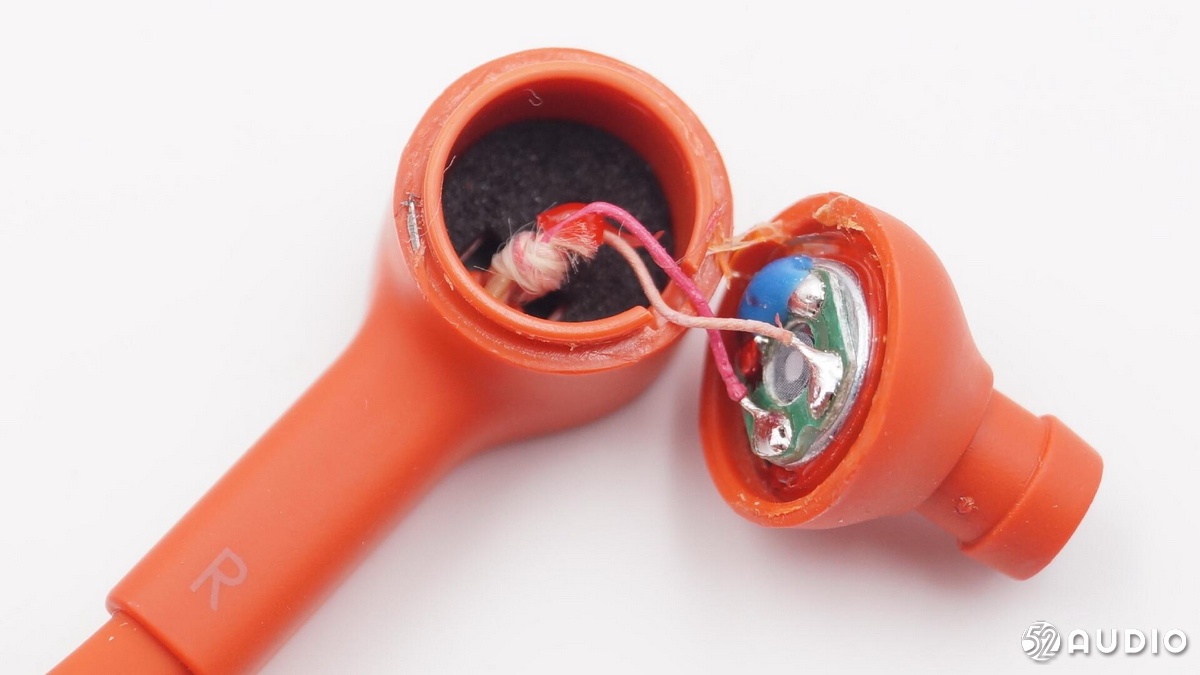

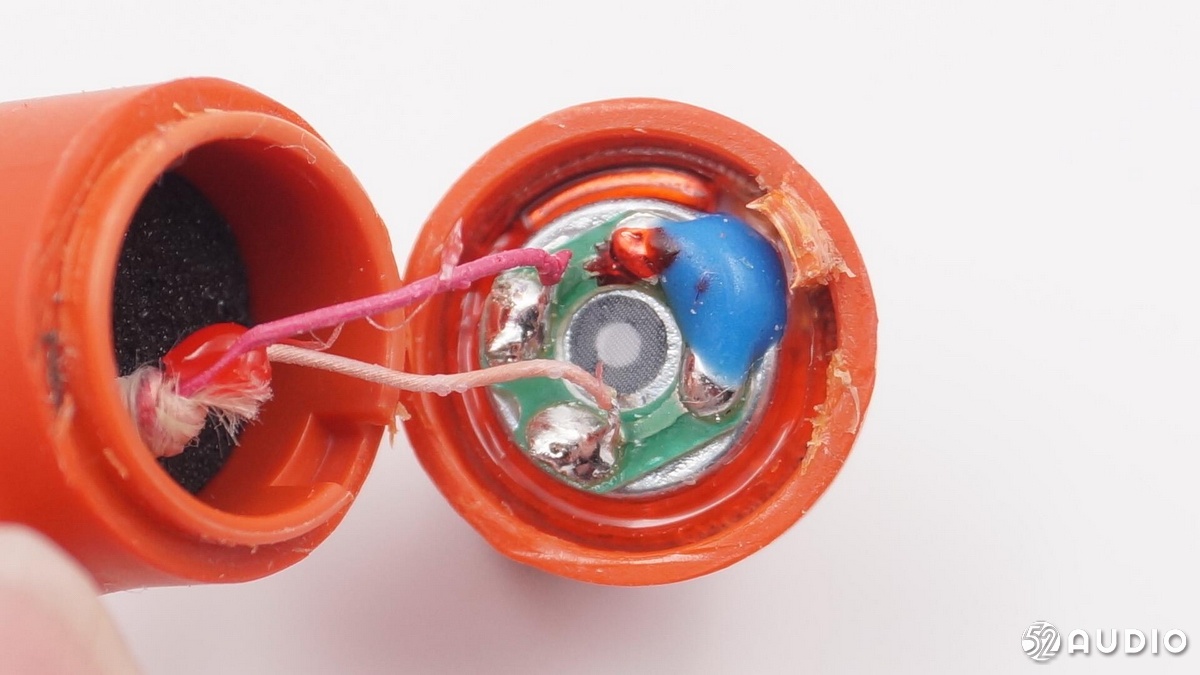

音腔部分特写，喇叭被固定在了墙体内，漆包线做了打结，避免拉拽脱焊。

耳机喇叭特写。

华为FREE LACE无线耳机的拆解全家福，被大卸八块后的全貌。由于这款耳机做工非常精密，许多地方使用了超声、胶水等工艺固定，机身看不到螺丝，虽然只能通过暴力拆解，还是被小编近乎完美的复原了。

我爱音频网拆解总结

通过详细的拆解，我们发现华为FREE LACE无线耳机做了多处创新设计，首先是充电，将耳机一掰为二，通过目前主流的USB Type-C公头和母座链接，既可以充电，又可以传输两端的音频数据。想法非常巧妙，并且外出使用，还能少带一条充电线。

电路方面，华为FREE LACE无线耳机采用了中国芯BES恒玄BES2300，这是一颗高集成度的蓝牙音频SOC单芯片主控，支持最新蓝牙5.0。加上华为深度定制的固件，实现了HiPair闪连功能。这颗芯片在华为家族的TWS真无线耳机也有广泛采用，是一颗功能彪悍的经典蓝牙芯片。

结构方面，分离后的耳机，一端放置电路主板，一端放置电池，视觉上看不出差异，设计上没有违和感，处理相得益彰。值得一提的是，华为这款耳机的天线设计非常绝妙，整个天线系统由PCB走线，加上USB Type-C的公头金属外壳共同组成，没有额外增加体积，还将有限的空间合理利用起来。
