SONY索尼WF-1000XM3真无线降噪耳机拆解报告

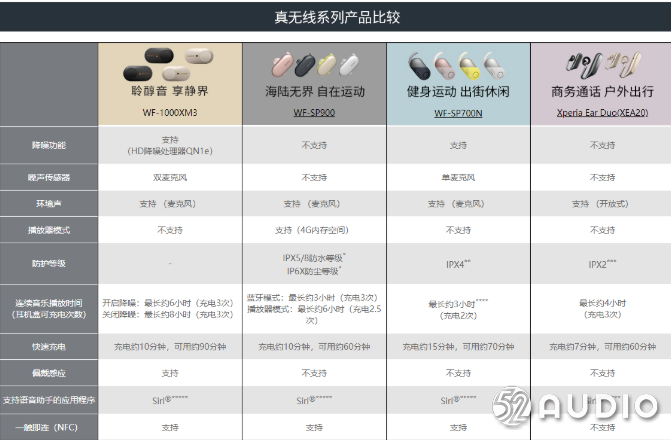

WH-1000XM3是SONY索尼旗舰级头戴降噪耳机，最新推出的WF-1000XM3沿用这一型号后缀，可见SONY索尼对新品寄予了厚望。

从第一代降噪豆推出已经过去2年，SONY索尼对降噪技术应用于TWS耳机依旧相当的执着，经过前几代的积累和沉淀，此次推出的WF1000XM3获得了业界赞誉，一战成名。

我爱音频网也参加了SONY索尼WF-1000XM3首发预售，目前已经拿到这款新品，第一时间为粉丝们带来详细的拆解、分析报告。通过以下分解，一起了解SONY索尼在这款产品上应用了哪些黑科技。

一、索尼WF-1000XM3开箱

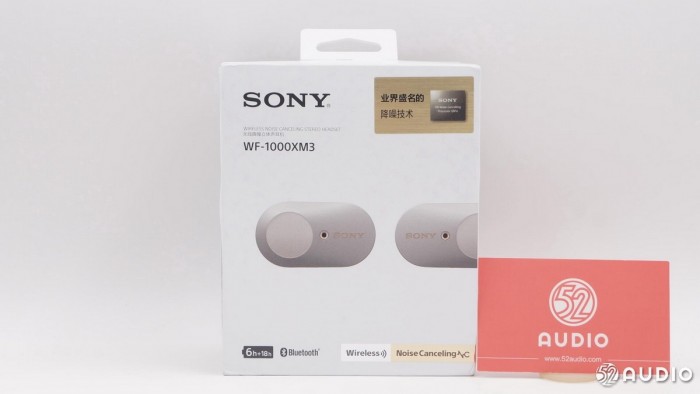

包装盒还是熟悉的味道，从上到下分别是SONY品牌logo，产品型号WF-1000XM3，这款产品主打内置了业界盛名的降噪技术；中间则是产品实物图，特写了耳机正面；下面是续航时长、蓝牙图标等。包装盒的顶部设计了挂钩，便于线下卖场货架陈列。

SONY索尼WF-1000XM3包装盒背面有佩戴和上手实拍图。产品特色分别用英文和中文说明，这里有提到内置了HD降噪处理器QN1e，支持HD Voice免提通话，附送了USB Type-C连接线。

续航方面，充电约10分钟可播放90分钟；耳机开启降噪功能可使用6小时，搭配充电盒可使用24小时。中间的技术图标可见这款耳机支持NFC连接。

值得一提的是，包装背面印刷了DSEE HX图标，这是SONY数字声音增强引擎，可补偿高频信号和数字音频压缩丢失的尾音，带来接近Hi-Res的高品质音效。

包装盒从侧部开启，里面为黑色内托，产品使用示意图印刷在了内部卡纸上。

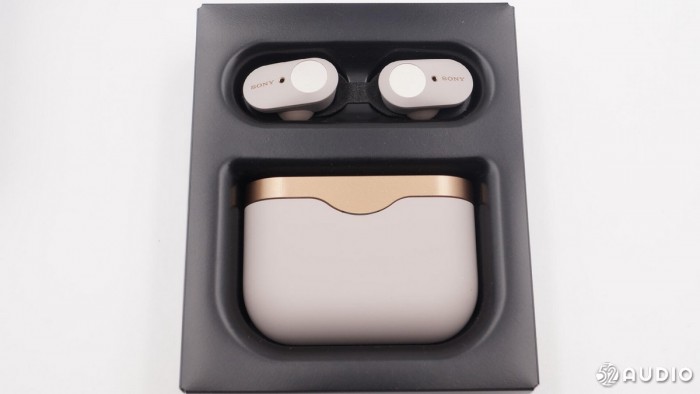

耳机与充电盒静静的躺在了里面，我们此次采购到的是铂金银配色。

除了耳机，还附送了6套12只耳套。

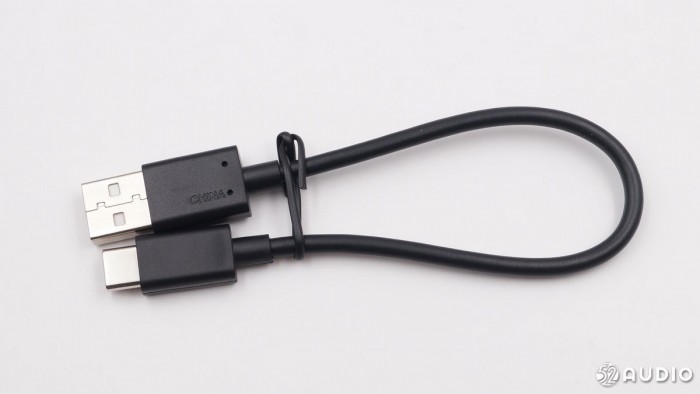

包装盒中标配的USB Type-C充电线，USB-A to USB-C，线长约20cm。其中C口一端支持正反插，与耳机充电盒配套使用。

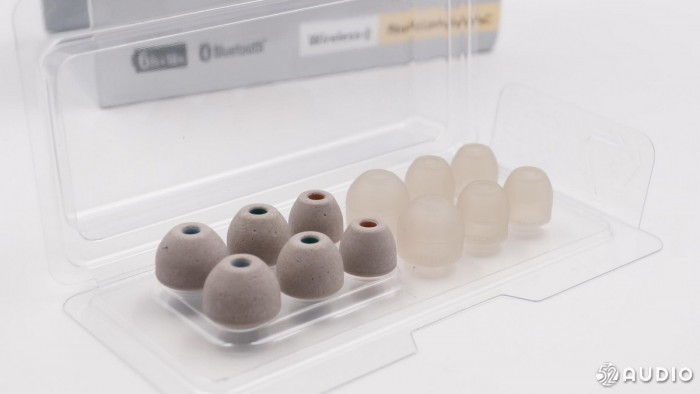

耳套特色。采用了独立的吸塑包装，共有2个材质和不同大小组合，加长型混合硅胶耳塞 (SS, S, M, L x 2)，三重舒适耳塞 (S, M, Lx 2)，满足使用者的舒适佩戴。

充电盒正面特写，这里居然没有看到SONY图标，略微有点低调。两段式的设计，顶部金属效果（喷涂金属漆）位置为上盖。

充电盒背面特写，下方凹进去的是USB Type-C充电接口所在位置。

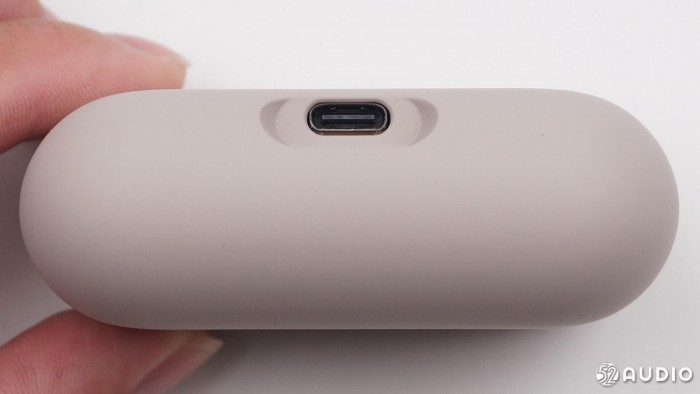

USB Type-C充电接口特写。

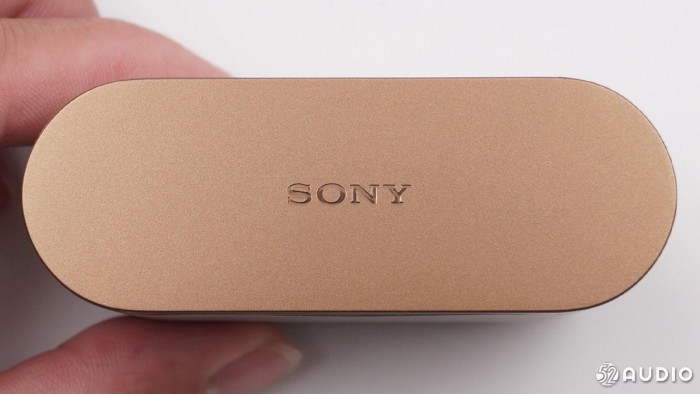

充电盒的顶部我们看到了SONY信仰logo。

采用手机充电器给SONY索尼WF-1000XM3充电，从Chargerlab POWER-Z便携式电流电压表上可见充电参数为5.019V、0.337A，功率1.69W。

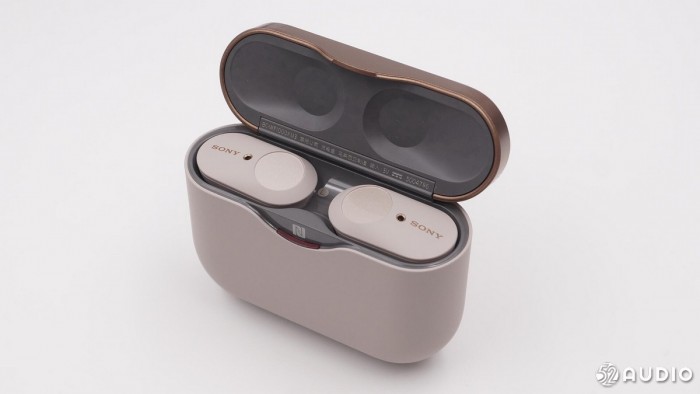

将耳机装入充电盒，开启盖子，里面安静的放着耳机。

这里的橘红色装饰件为导光柱，稍后做详细介绍。

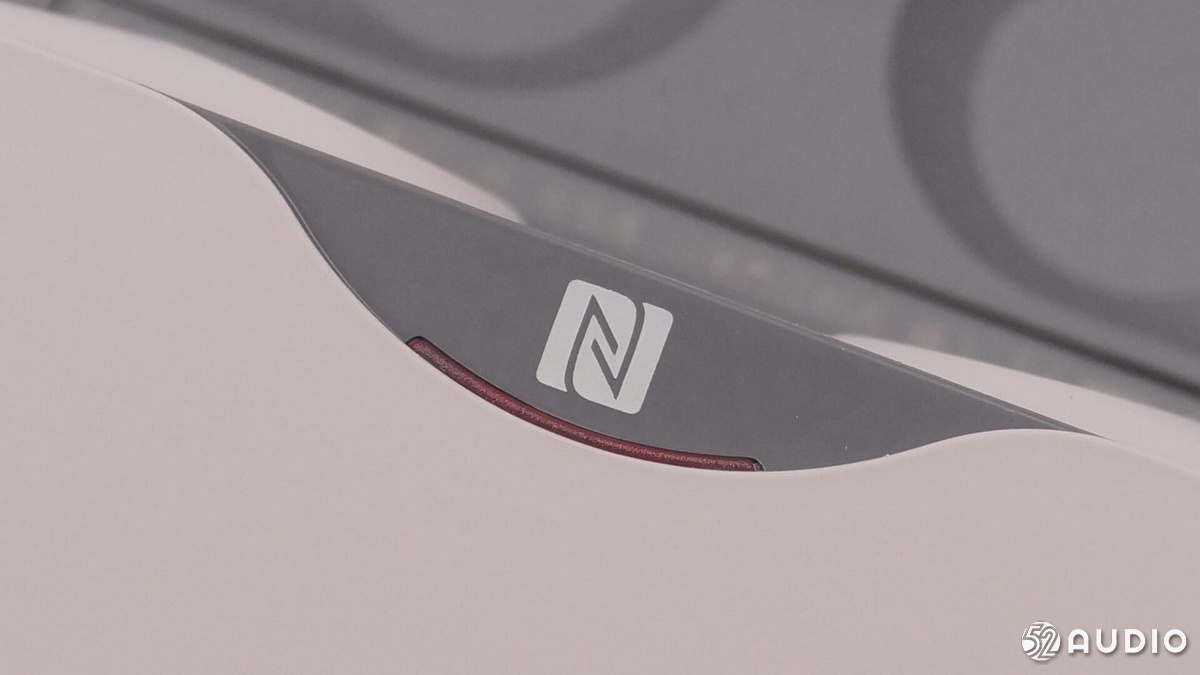

NFC标志，说明SONY索尼WF-1000XM3支持近场通信。

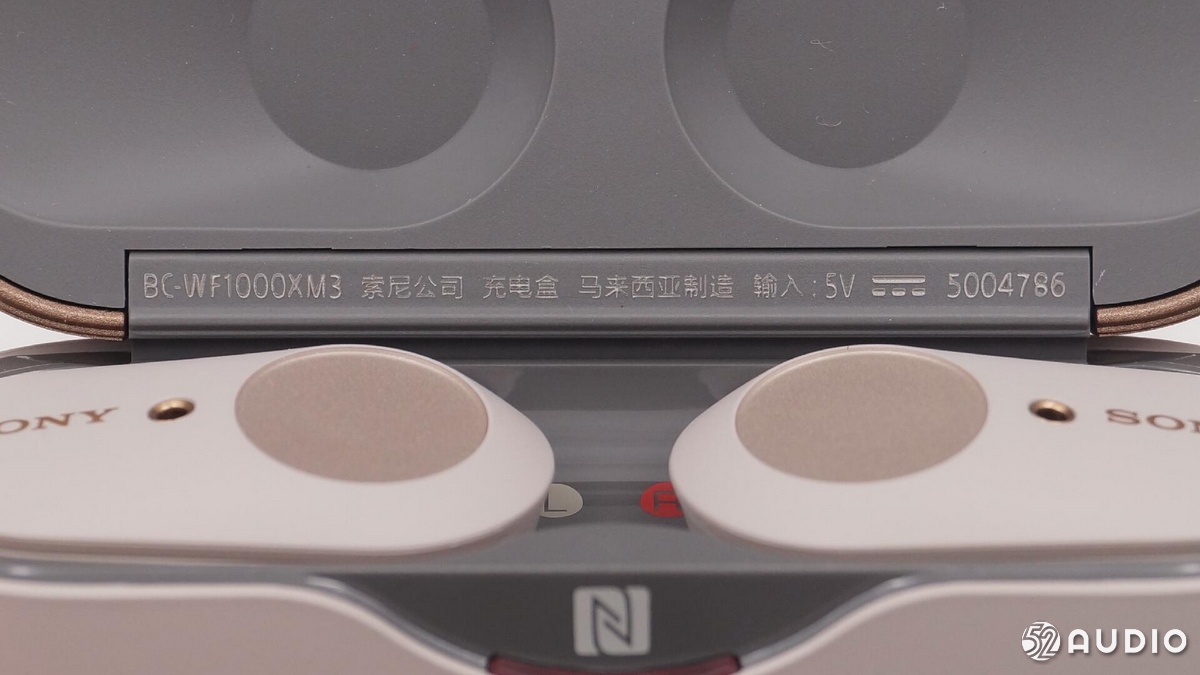

耳机盒上盖处镭射了产品信息，如WF-1000XM3型号、索尼公司、充电盒、马来西亚制造、输入5V等信息。

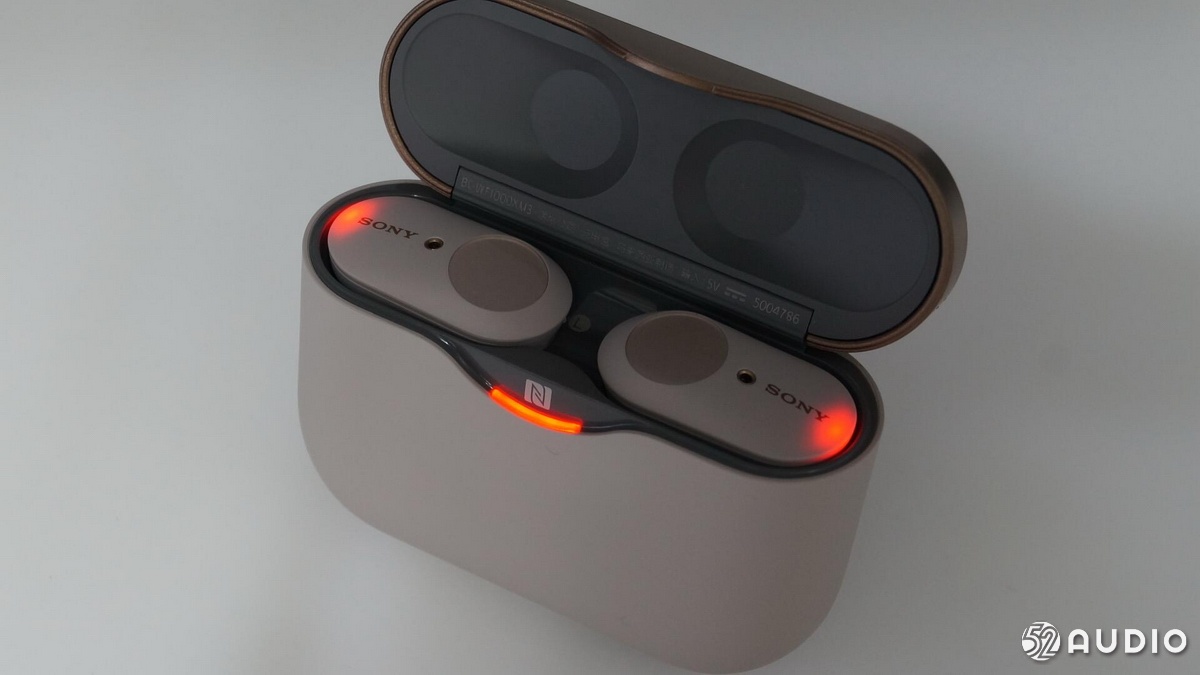

把SONY索尼WF-1000XM3拿到暗处，可见指示灯的工作状态，耳机、充电盒均亮起了微微橘红色灯光。

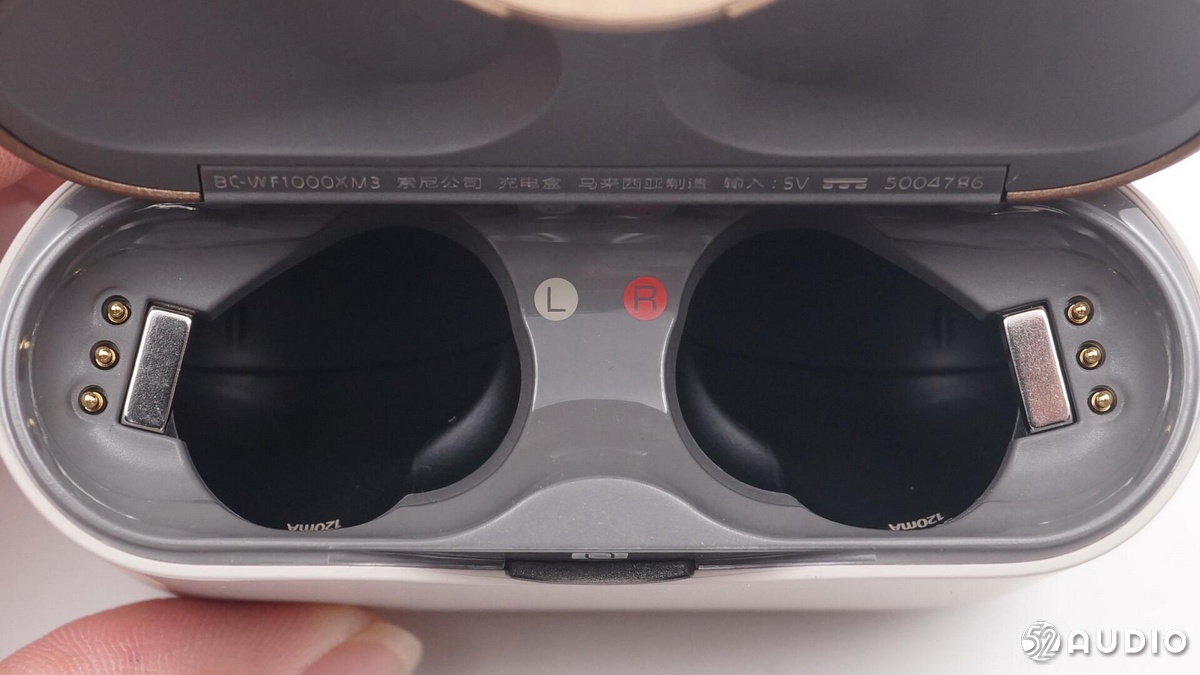

取下耳机的充电盒，里面可见用颜色区分的L和R左右耳提示、POP顶针、磁铁。将耳机放回充电盒后，内部磁吸设计让耳机轻松贴附于充电盒中直接开始充电，十分便捷。

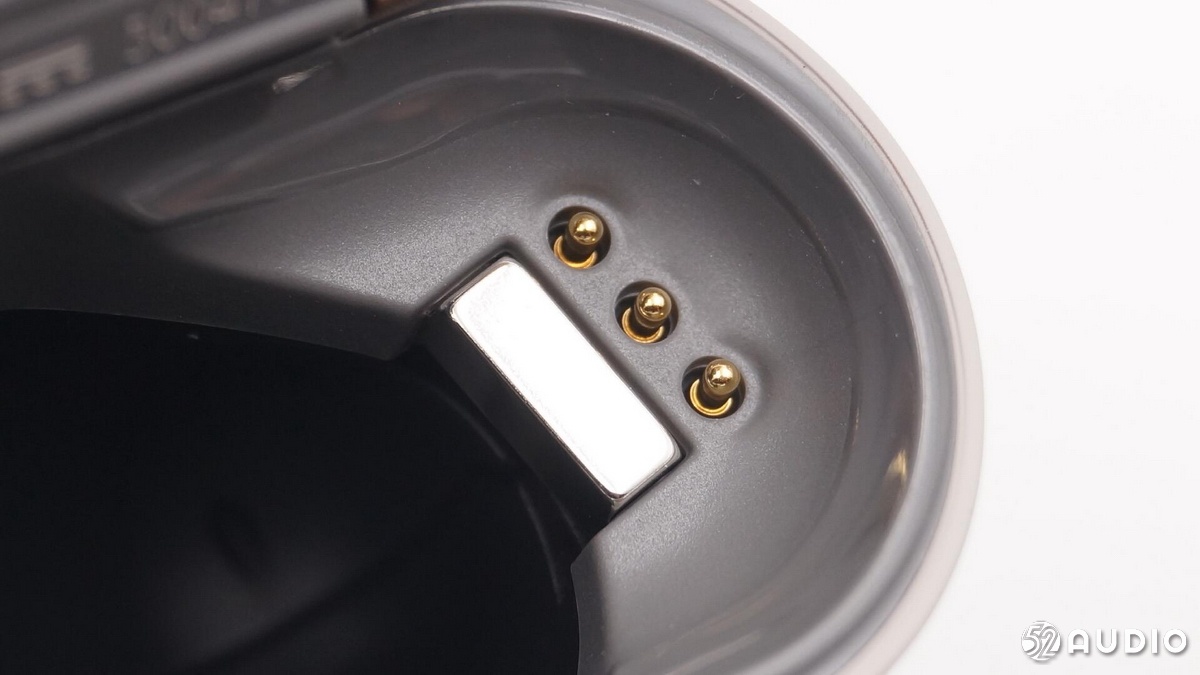

三根POP顶针，用于给耳机充电、通讯。

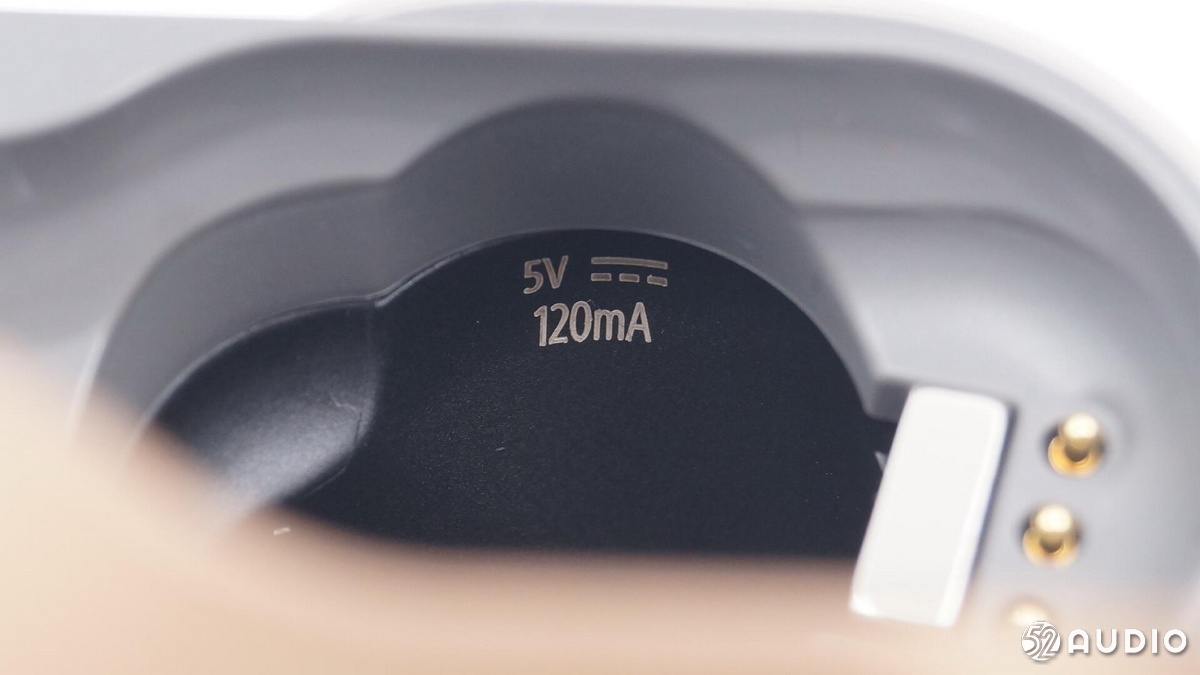

充电盒输出为5V 120mA，用于充电盒给耳机供电；当耳机不佩戴放入充电盒时，充电盒内置电池给耳机补充电量；可以说在不知不觉中就把电充好了。

两支耳机为对称设计，外部有触控区域。SONY索尼WF-1000XM3支持双传输、低延迟，新开发的Bluetooth芯片将声音信号同时传递到左右耳机单元，降低延迟，带来稳定的蓝牙连接和优质聆听体验。

WF-1000XM3在佩戴体验上进行了大幅优化，佩戴更舒适、更牢固。 您可以在随机附带的四对加长型混合硅胶耳塞和三对三重舒适耳塞中选择合适您的耳塞， 提高降噪效果和佩戴舒适度。

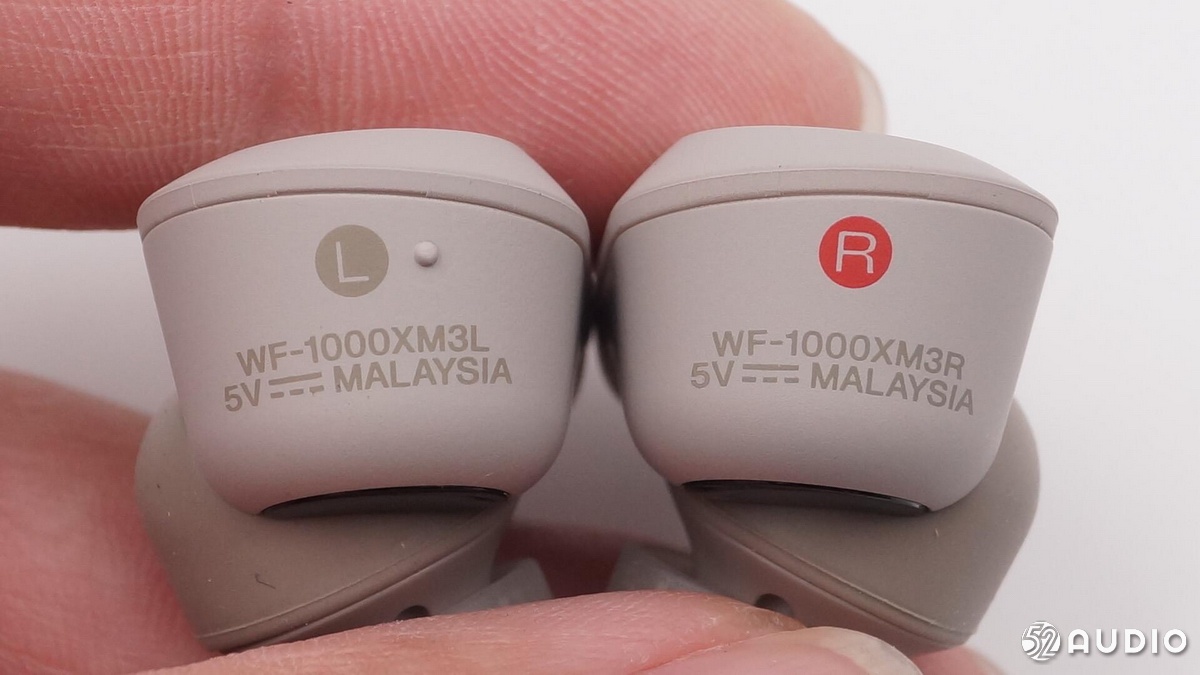

耳机有左右标识，L和R分别对应左右耳，还有凸点、颜色帮助分辨。

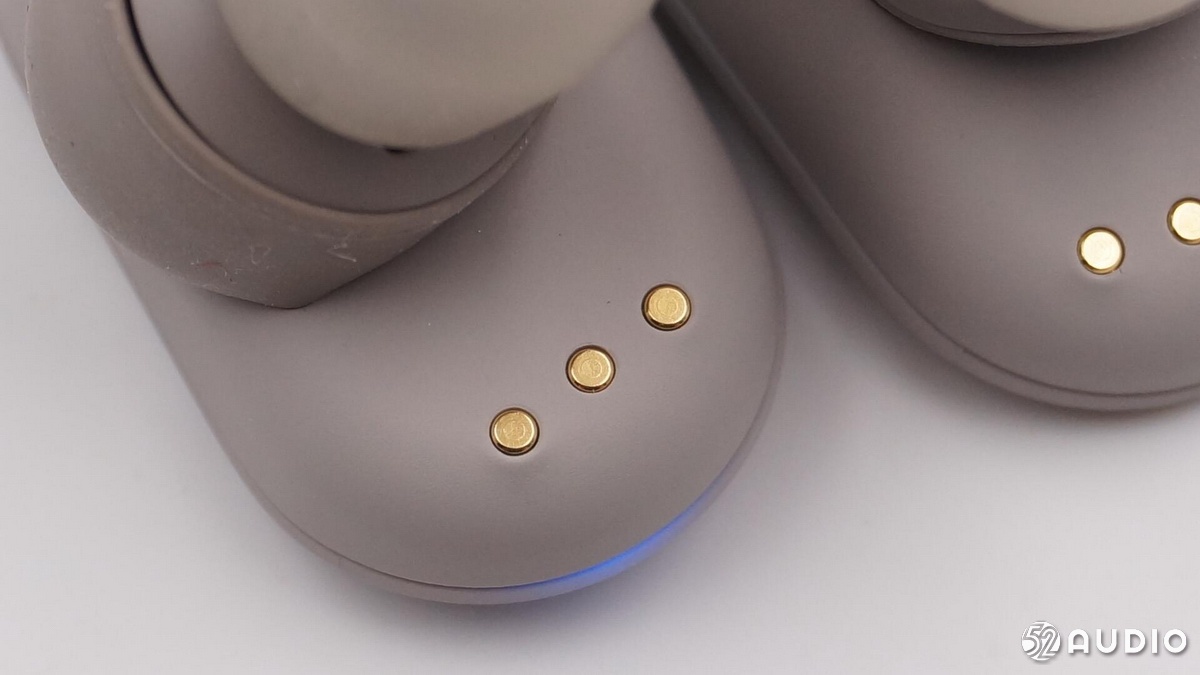

3个充电触点。

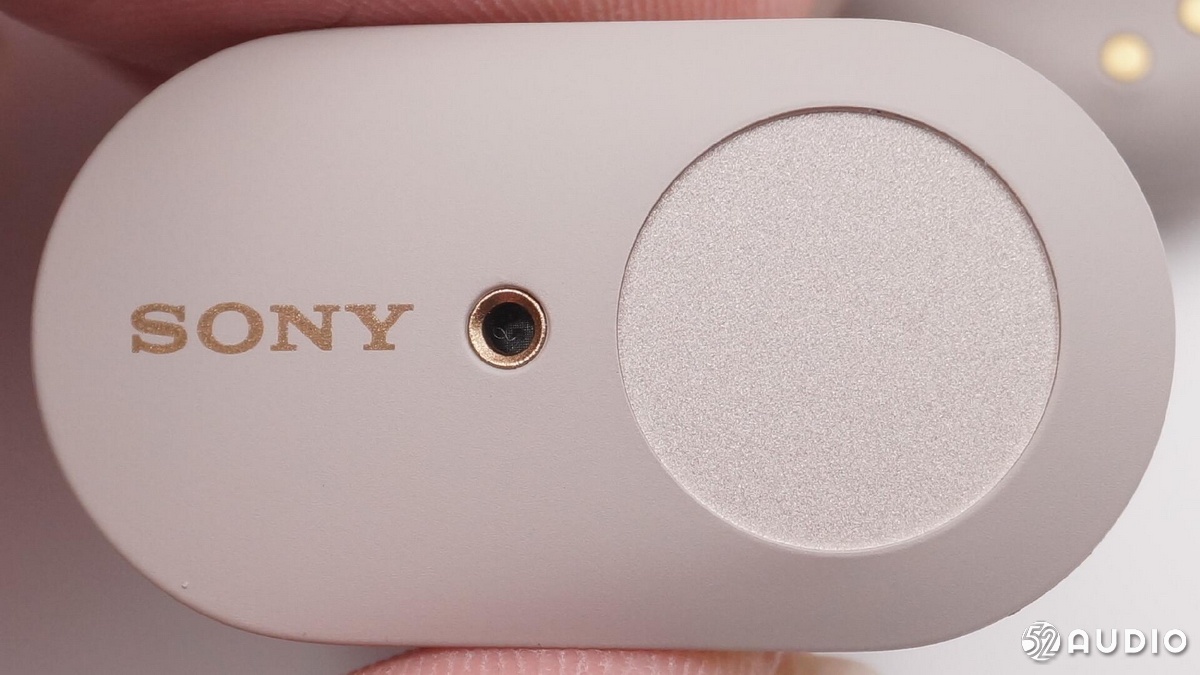

耳机正面有一个开孔，是降噪麦克风，右侧是触摸按键。用指尖轻点或轻划耳机单元上的触控面板，即可切换歌曲、调整降噪模式、接听或挂断电话。

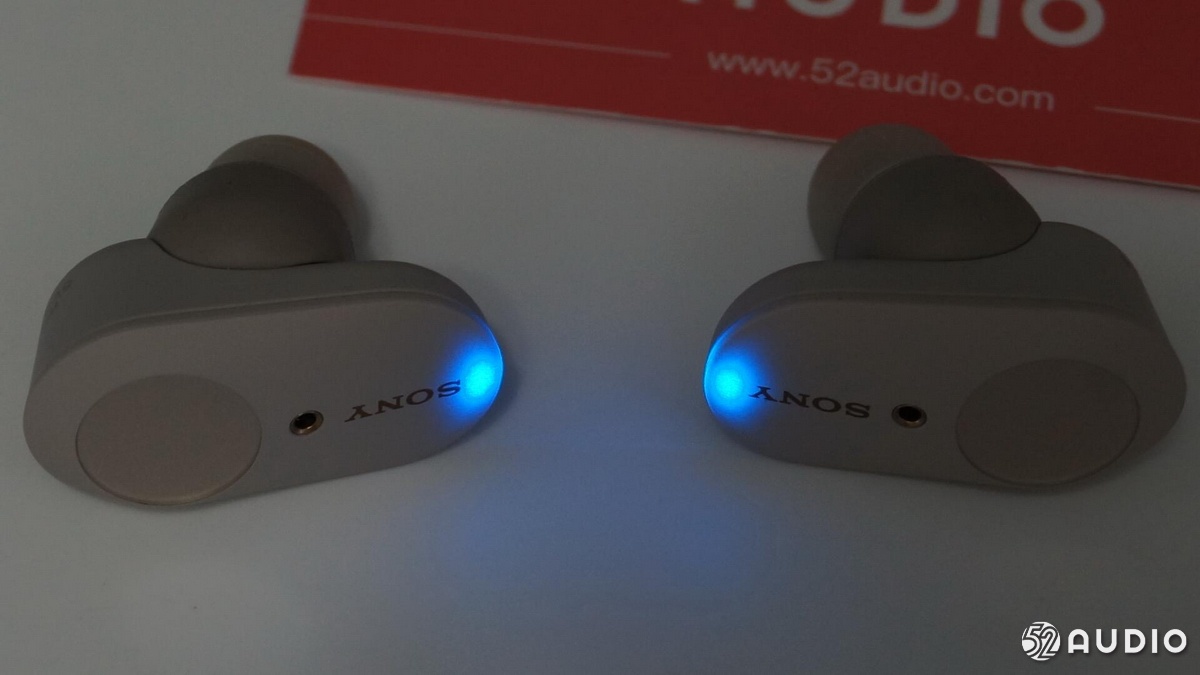

蓝色指示灯。

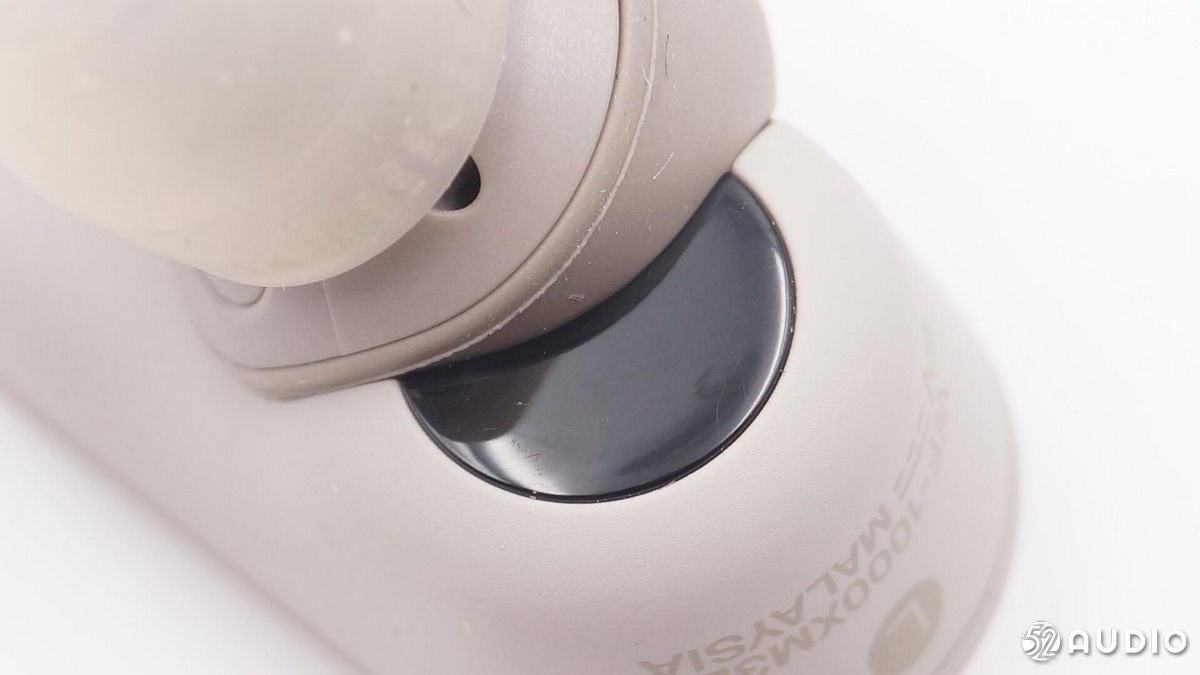

黑色区域下方是传感器所在位置。佩戴方面，高摩擦的橡胶表面，在确保舒适贴耳的同时，进一步提升佩戴牢固性，不易脱落。

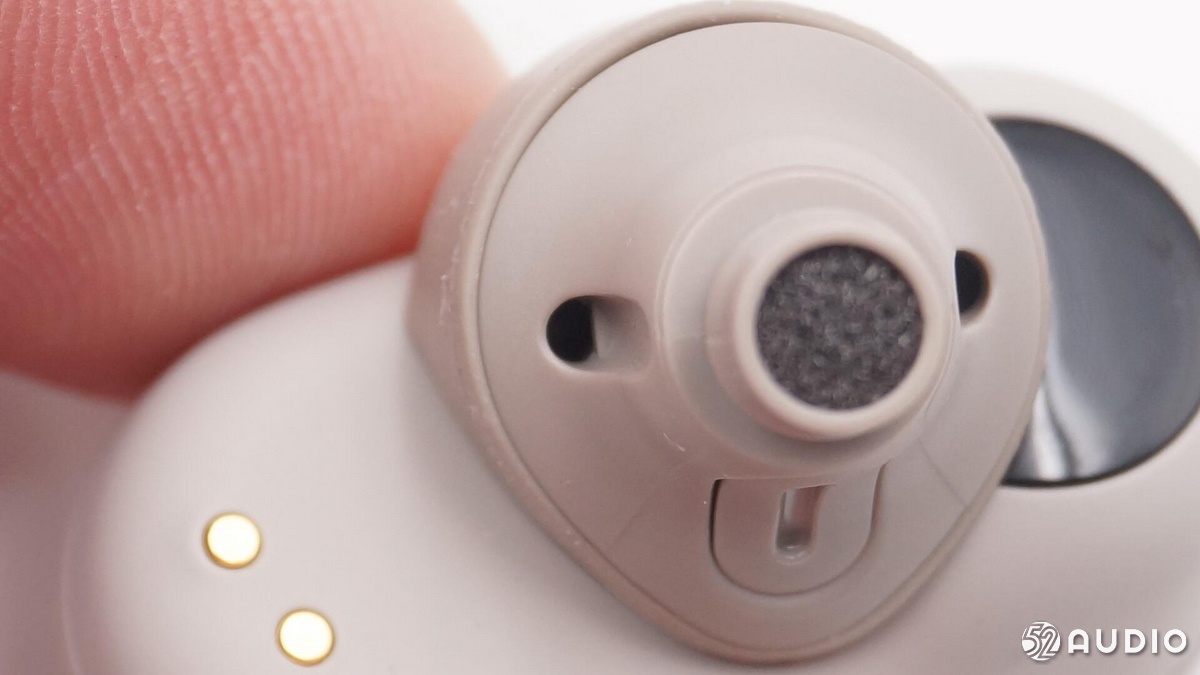

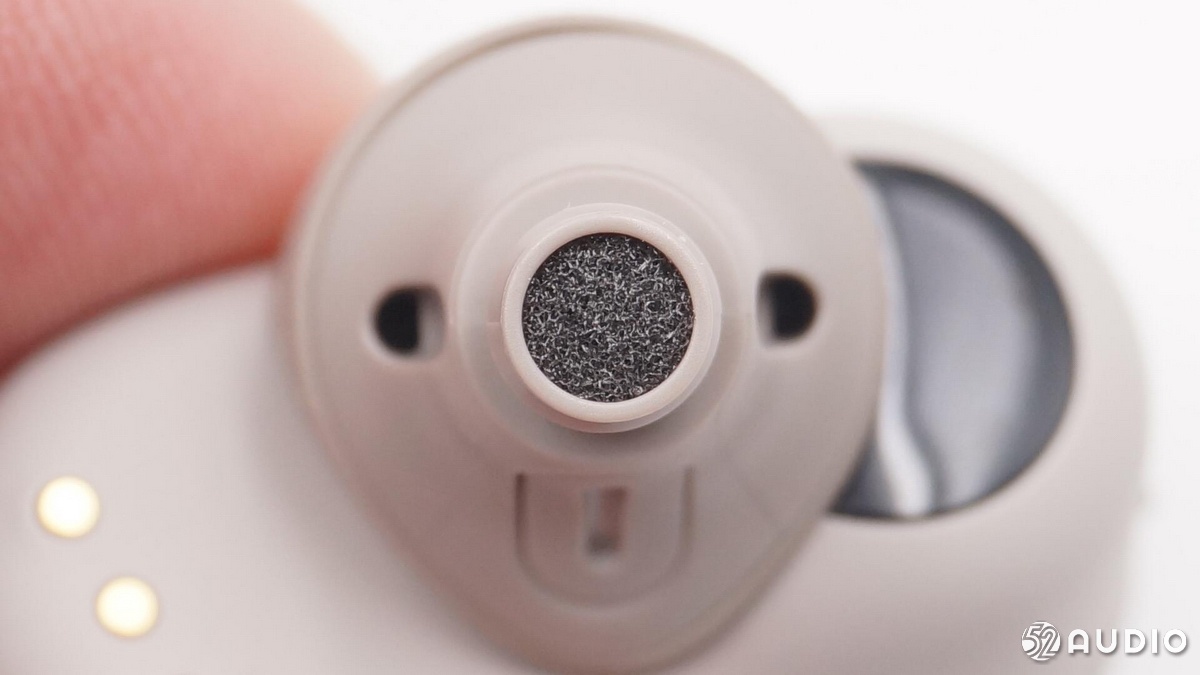

摘下耳机硅胶耳塞后可见防尘网孔，防止异物进入单元振膜上。

位于耳机单元导管根部的泄压孔。

耳机表面配置了前后双反馈麦克风，可灵敏地捕捉周围不同频段的环境噪音，如飞机噪声、城市交通噪声，办公室交谈声等。双反馈麦克风，一颗在耳机背面，一颗在耳塞附近。

硅胶材质的耳机套。

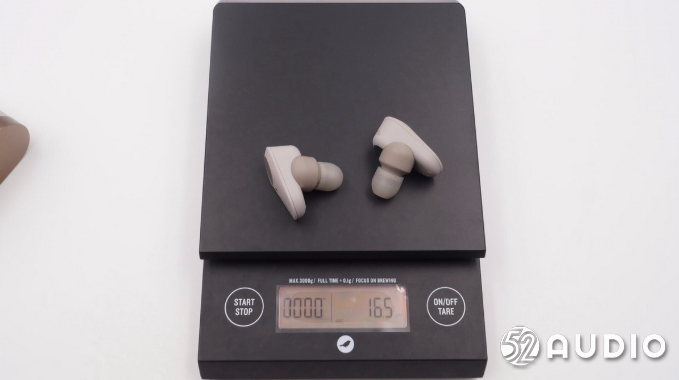

两支耳机重16.5g。

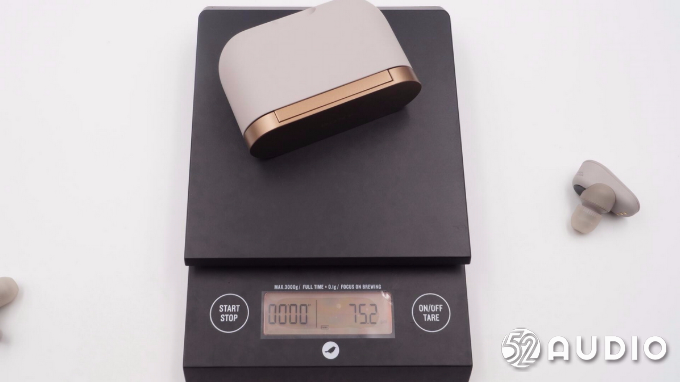

单充电盒重量为75.2克。

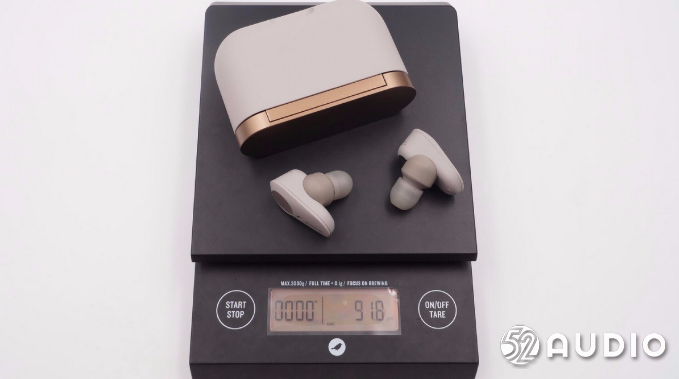

耳机、充电盒重量为91.8克。

二、索尼WF-1000XM3拆解

开箱完毕后，我爱音频网将进入SONY索尼WF-1000XM3拆解环节，先从充电盒下手，最后再拆解耳机。

充电盒使用卡扣与双面胶结合的方式固定。卡扣位于充电盒盖上部边缘，双面胶位于充电盒底部两端。

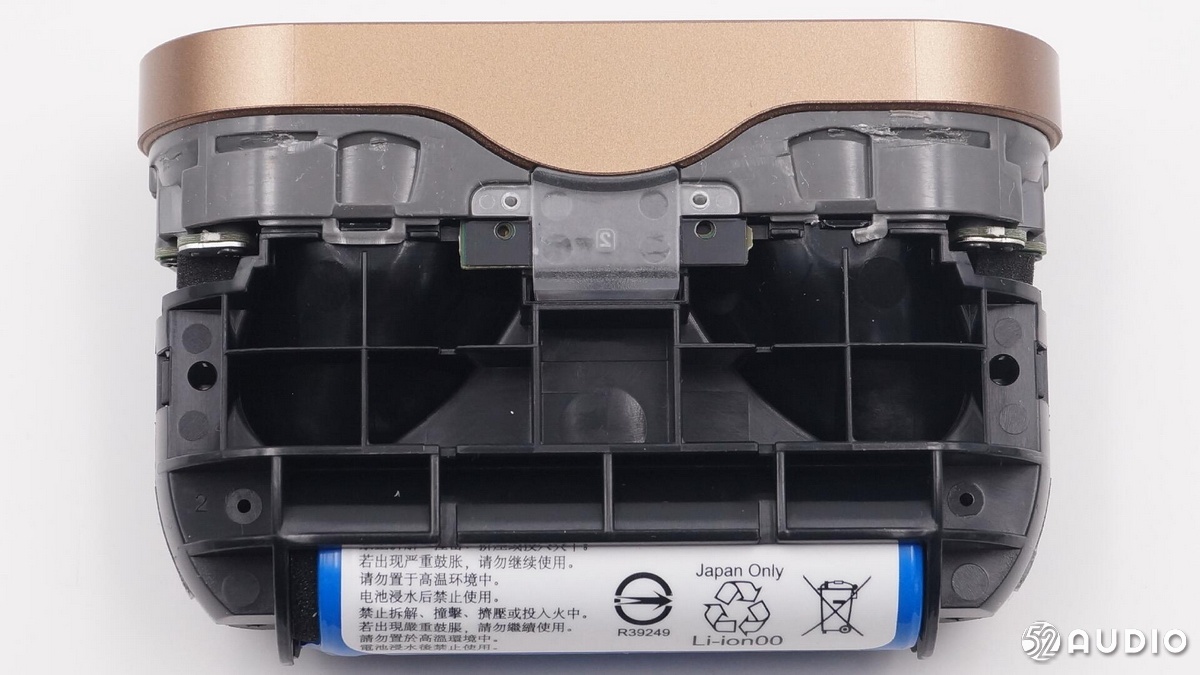

塑料框架上面有加强筋，下面是一颗锂电池。

框架的另外一面没有加强筋，用来放置电路板。保护板上有USB Type-C接口、排线连接器等。

贯穿于充电盒前后的指示灯导光柱。

拆下位于充电盒侧面与底部的主板与电池。

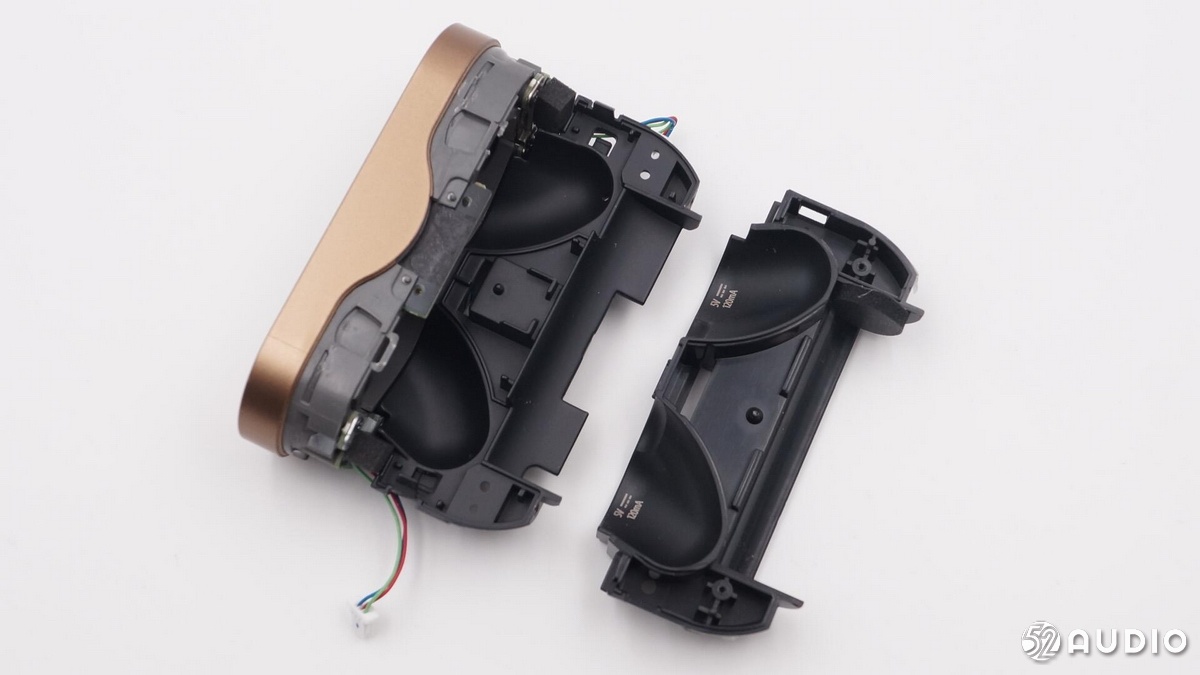

充电盒内框由三部分构成，C盖与下部分前后两部分组合而成。

拆下C盖，可见位于两端的充电触点副板与定位磁铁。

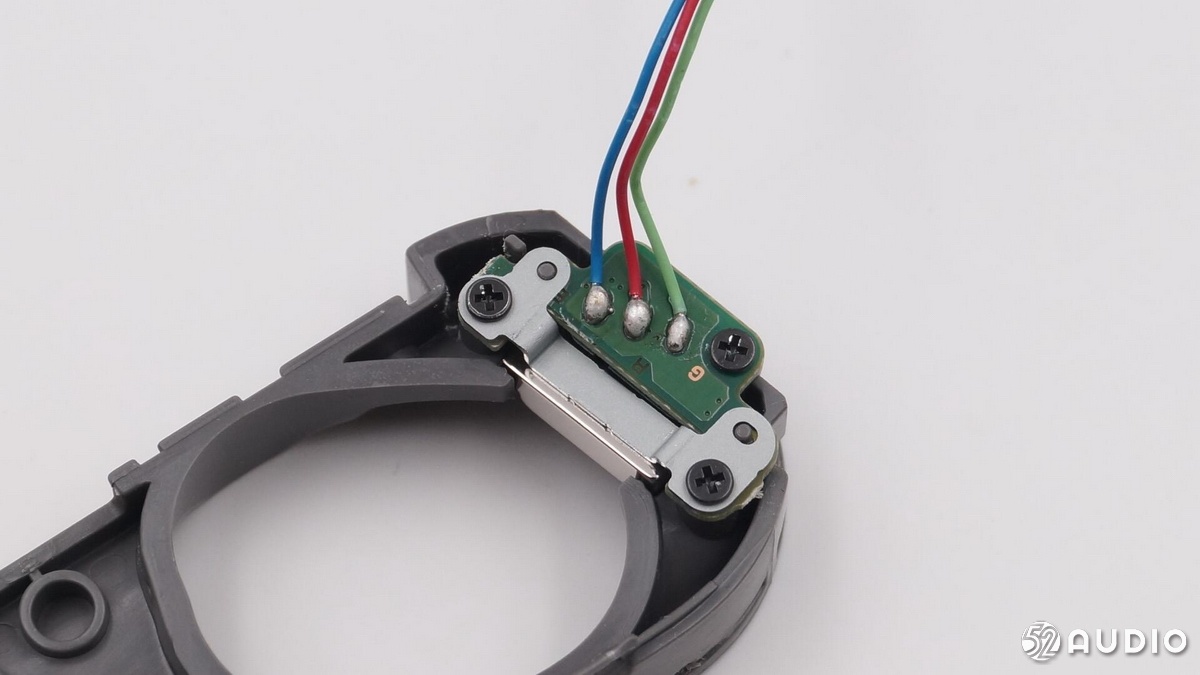

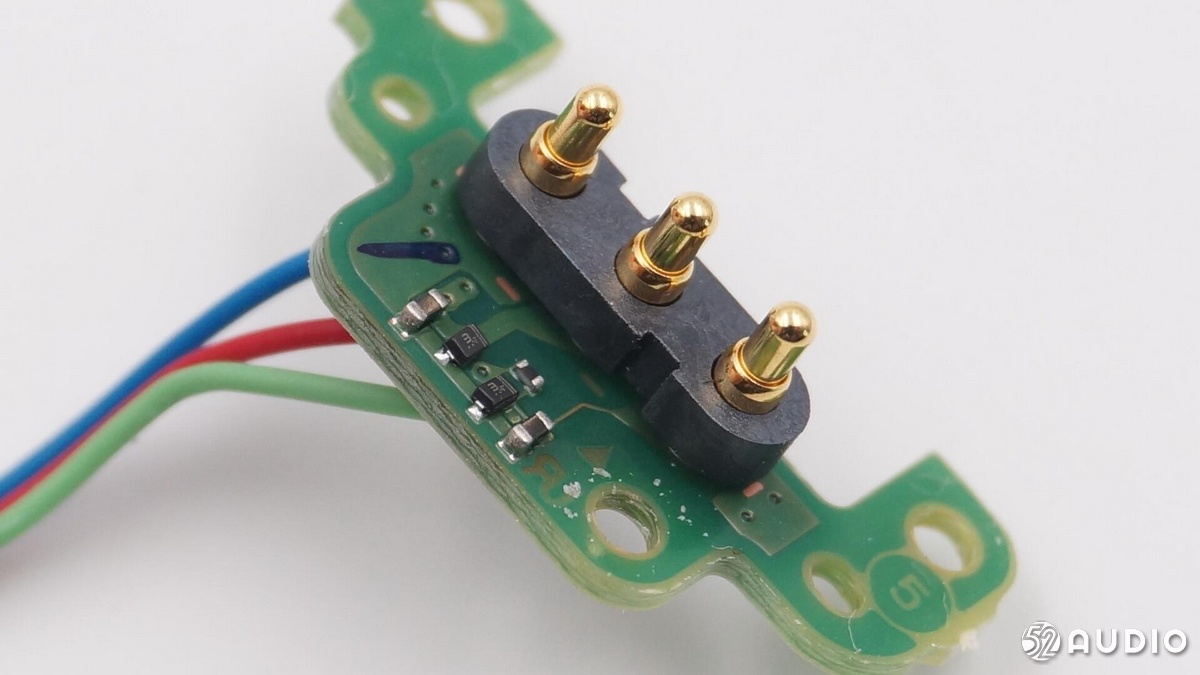

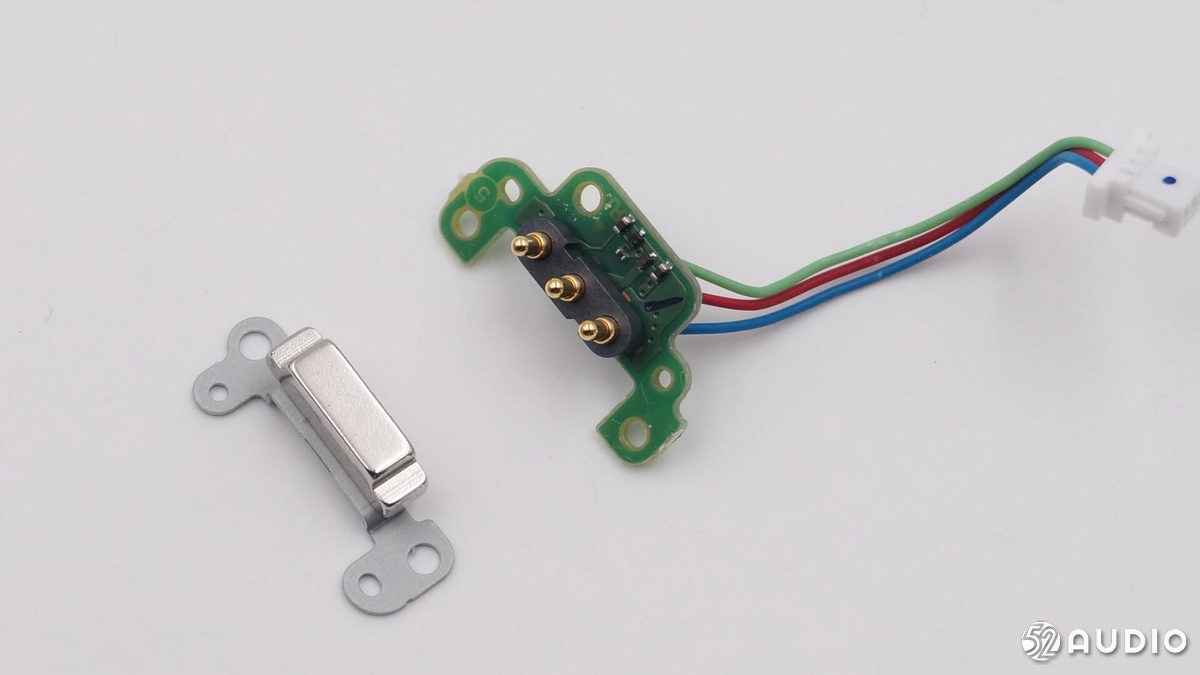

三针充电触点与定位磁铁特写。副板与磁铁通过结构框架用螺丝固定。

触点采用镀金弹簧顶针，有一些保护元件。

POP顶针特写。

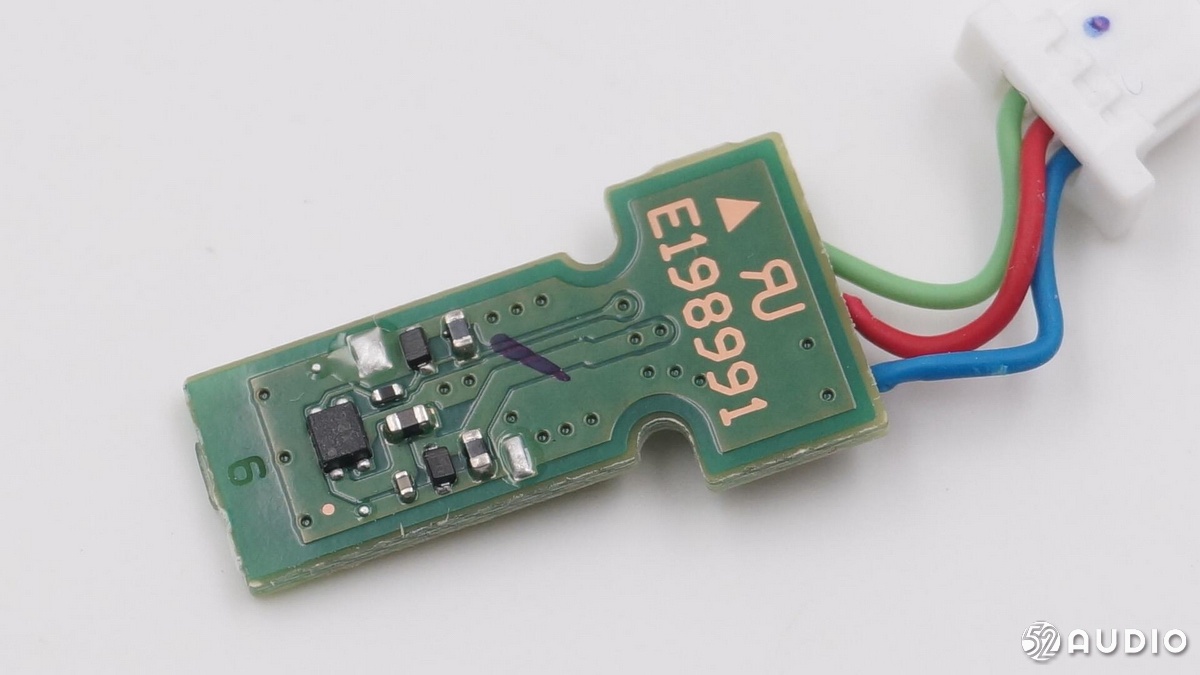

检测开盖的霍尔元件。

霍尔芯片特写。

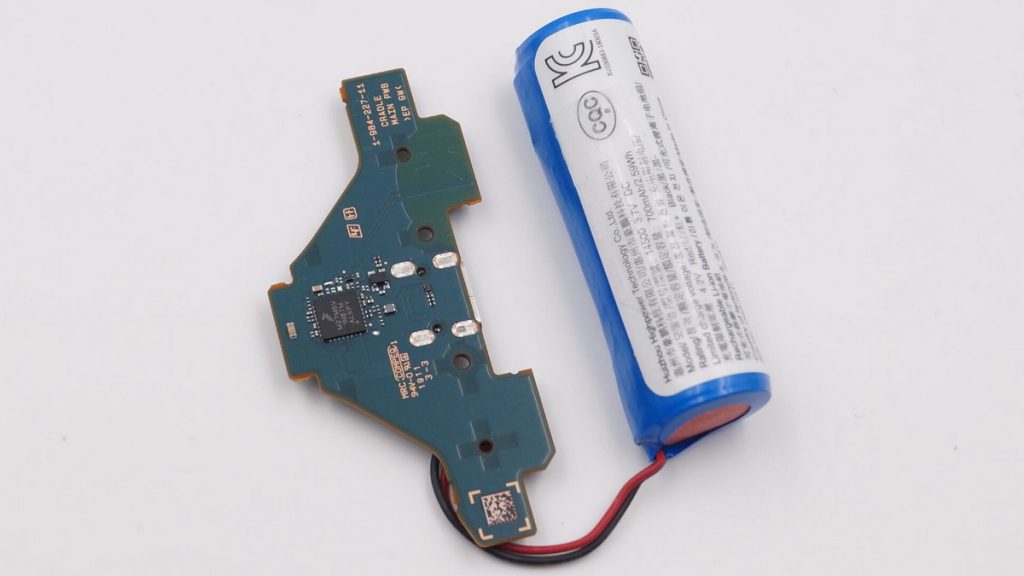

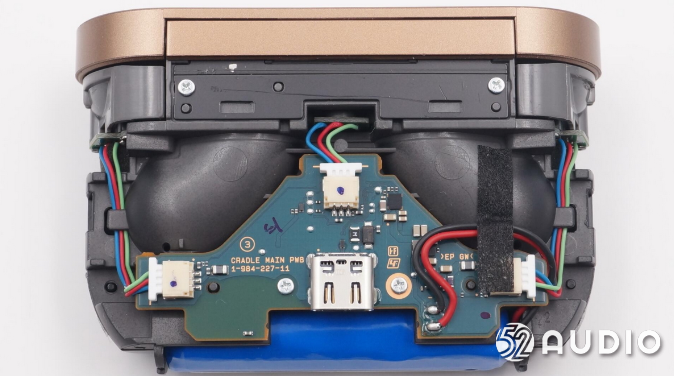

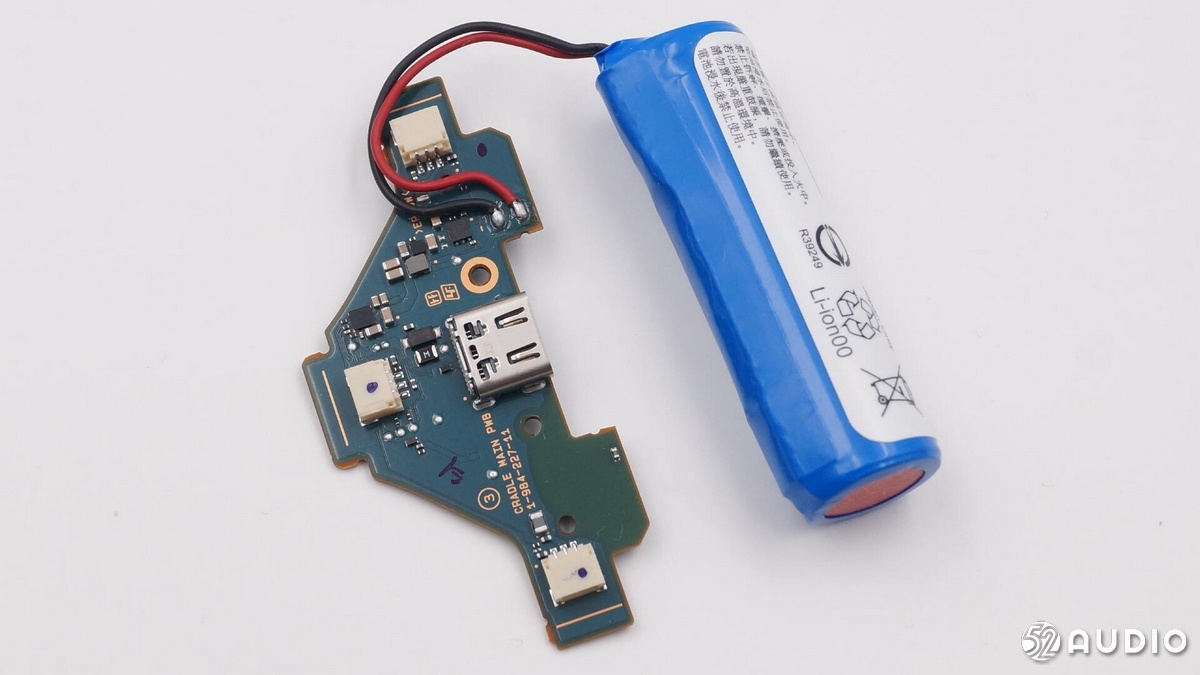

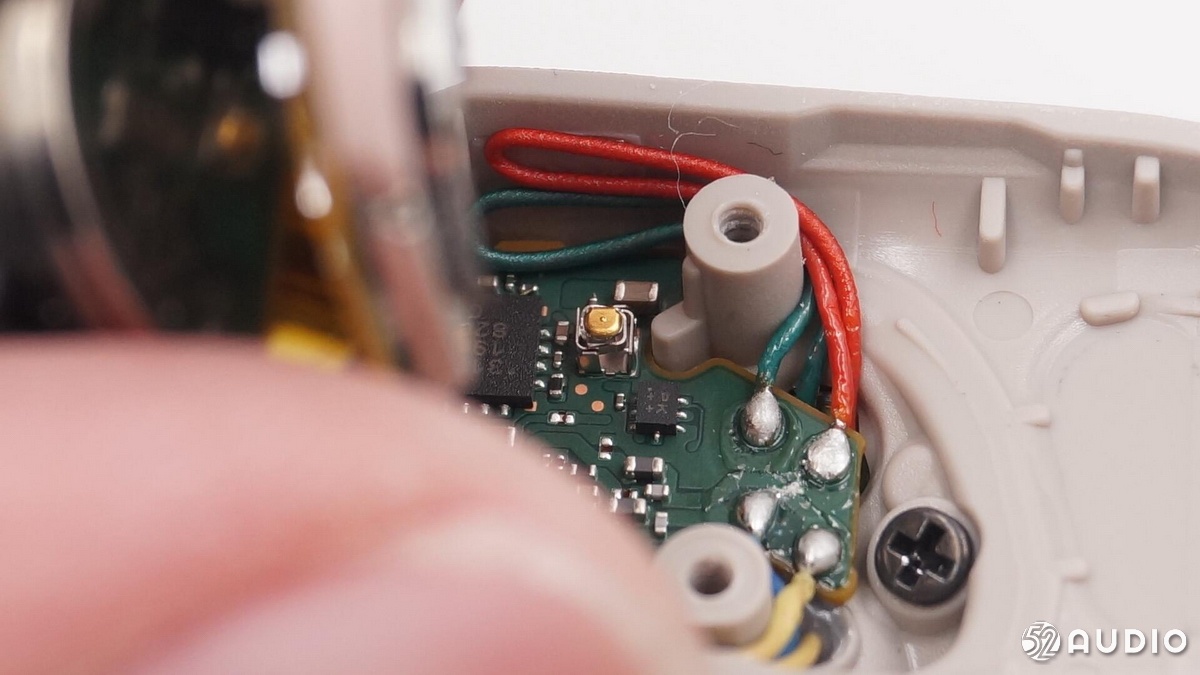

接下来看充电盒内部的电路板，锂电池正负极引线直接焊接在电路板上。

背面USB Type-C接口座子采用过孔焊接，牢固可靠。

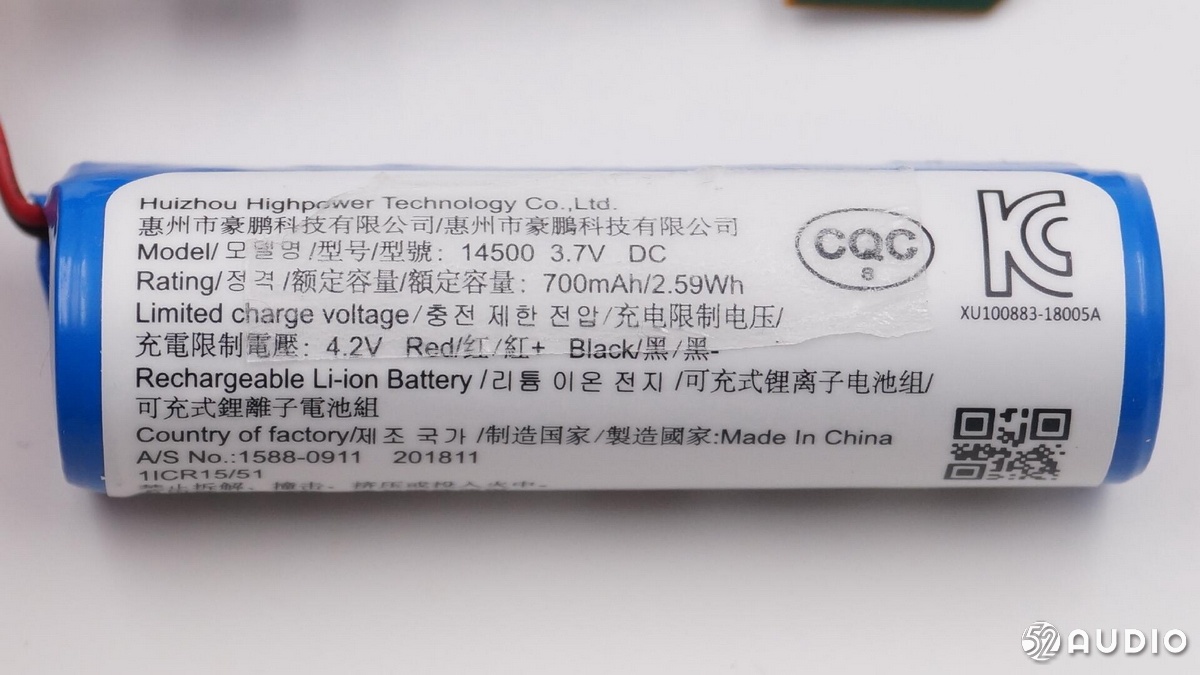

耳机充电盒内置了一颗14500锂电池，直径为14mm，长度为50mm；容量700mAh/2.59Wh，品牌来自惠州市豪鹏科技有限公司。充电截止电压4.2V，其中红黑线缆对应电芯的正负极导线。通过了CQC、KCC认证。

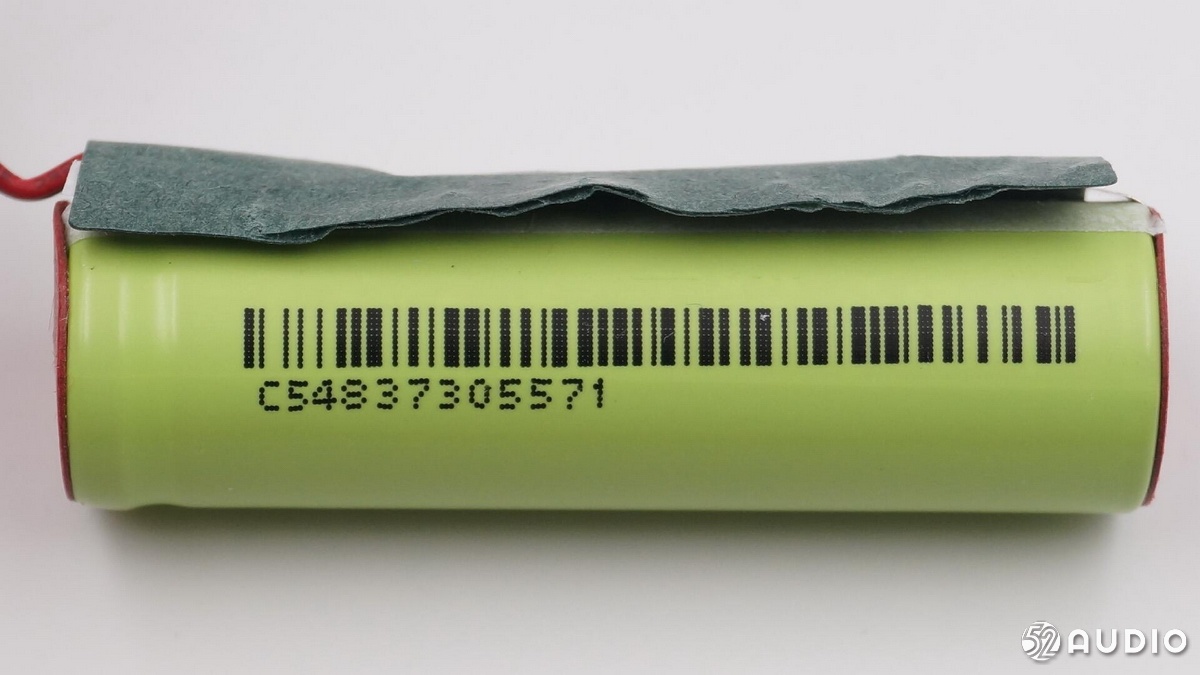

电芯喷码，编号为C54837305571。电芯外壁、正负极由绝缘青稞纸包裹。

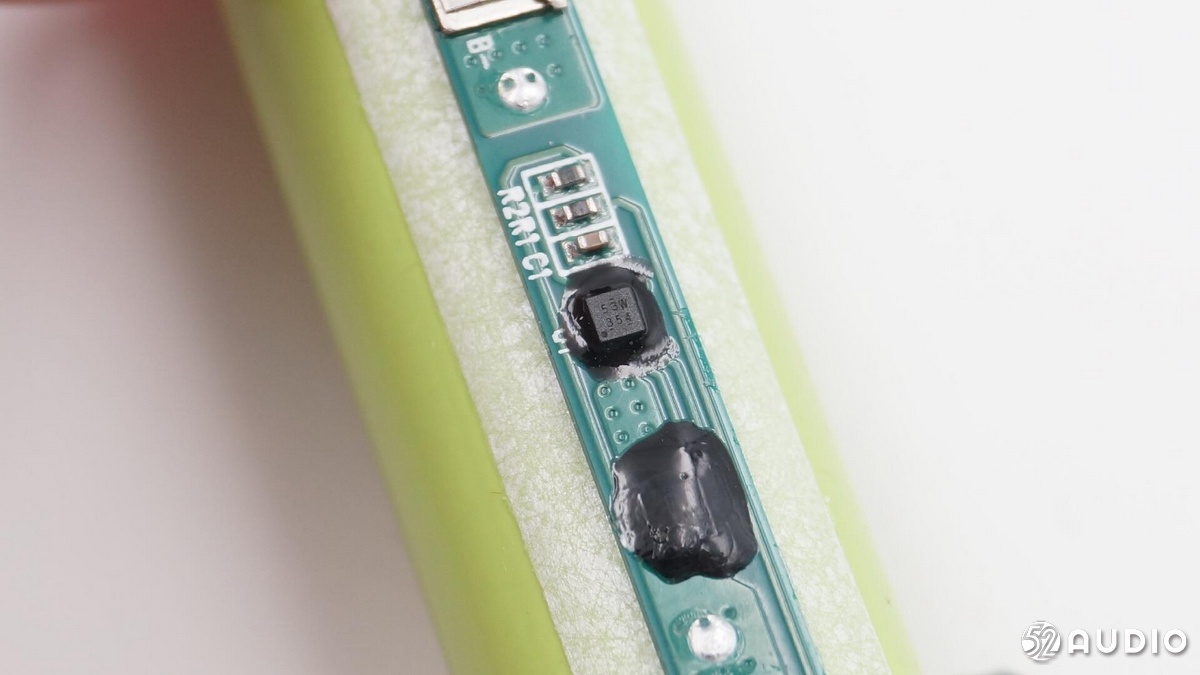

电池上的保护芯片，确保安全，这里的芯片都做了点胶工艺处理。

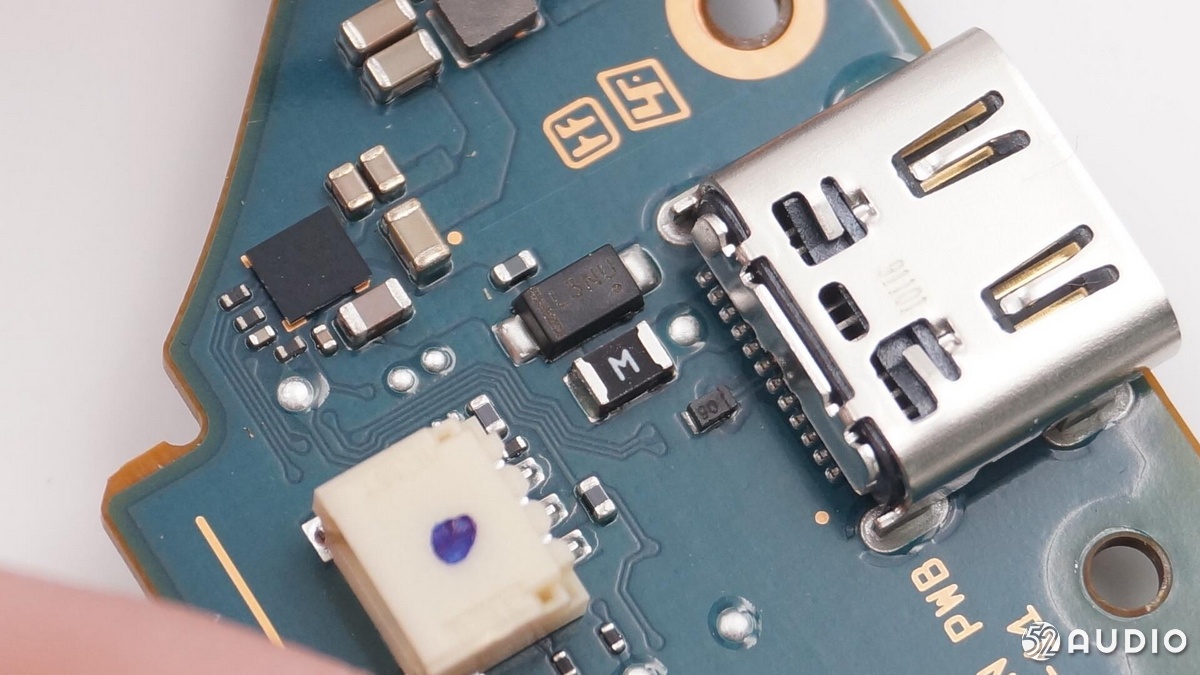

输入的保险丝和过压保护管。

丝印 CJZ 是TI的TPS2553，用于耳机充电限流和短路保护功能。

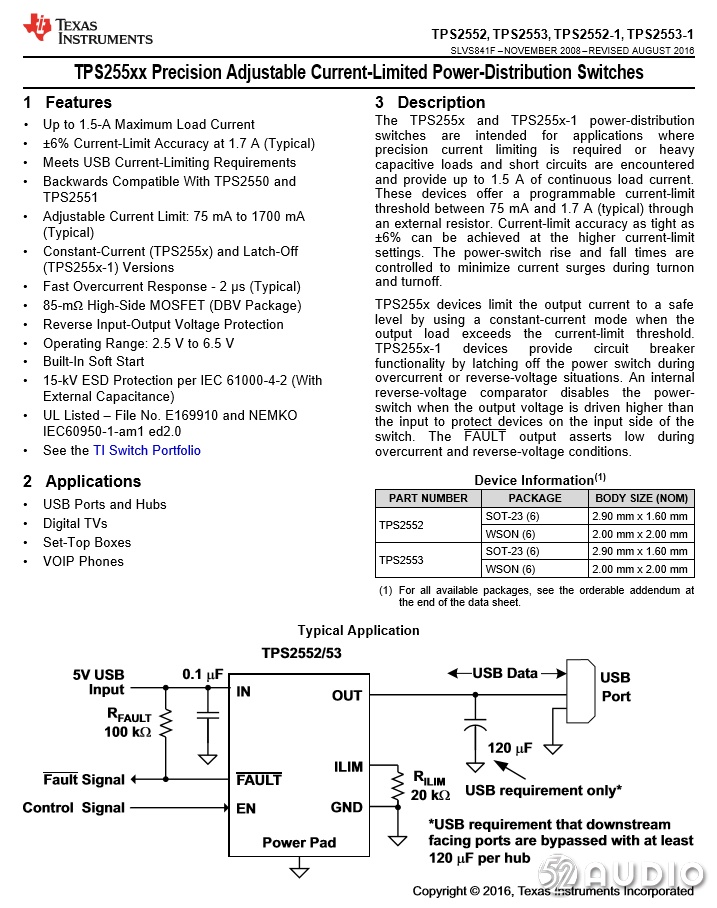

TI TPS2553详细介绍。

合金电感下面的小芯片是美信 MAX8696，用于将内置电池升压为耳机充电。

美信 MAX8696详细资料。

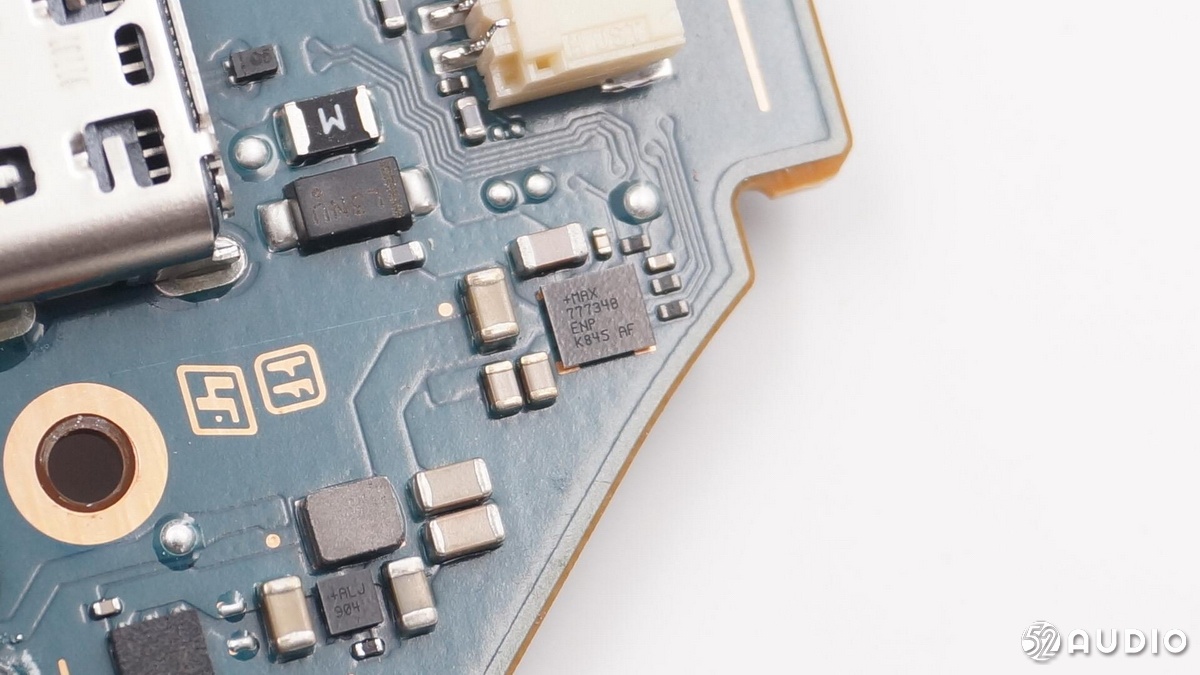

美信 MX77734 超低功耗电源管理芯片，支持功率路径管理和锂电池充电以及线性稳压。

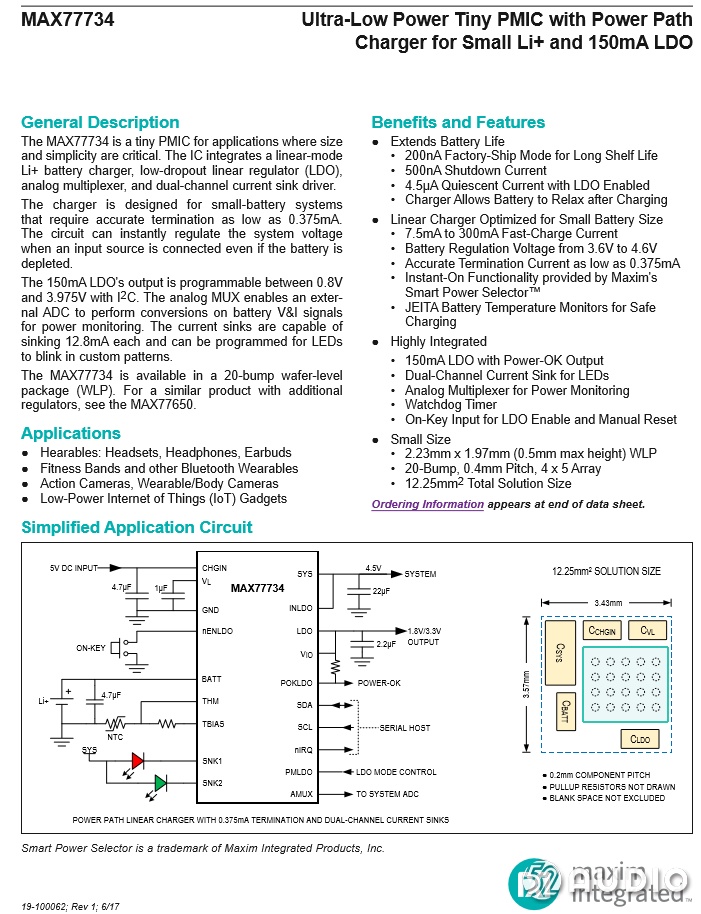

美信 MX77734详细资料。

三美稳压器，为MCU供电。

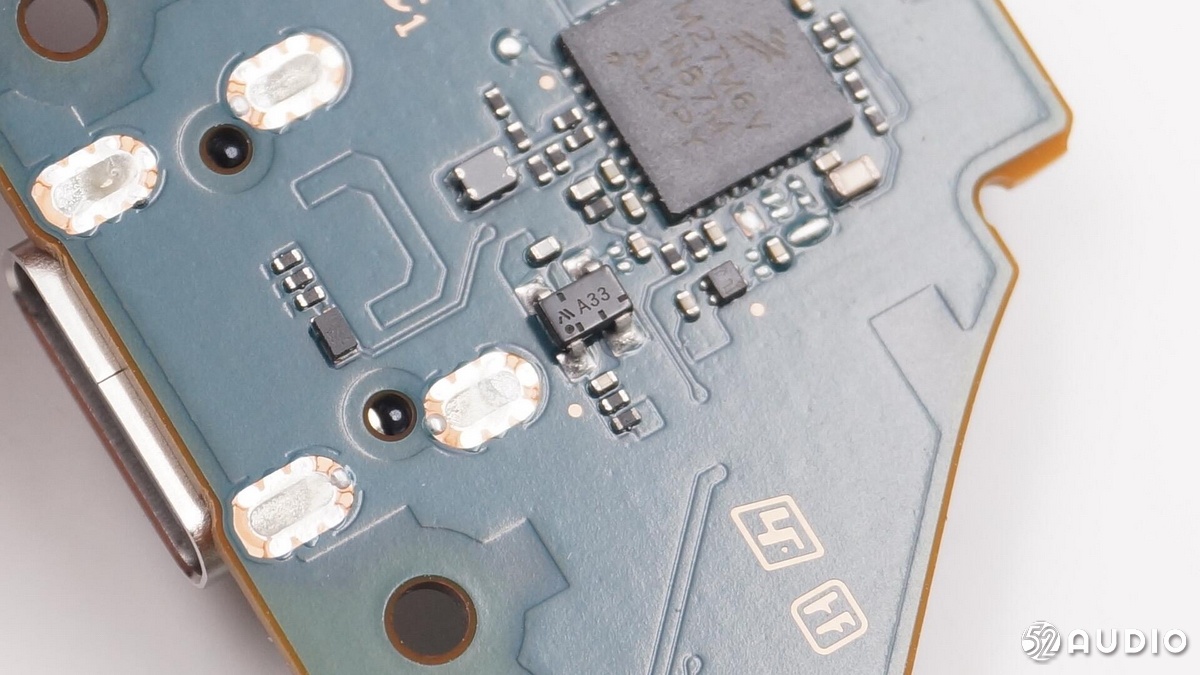

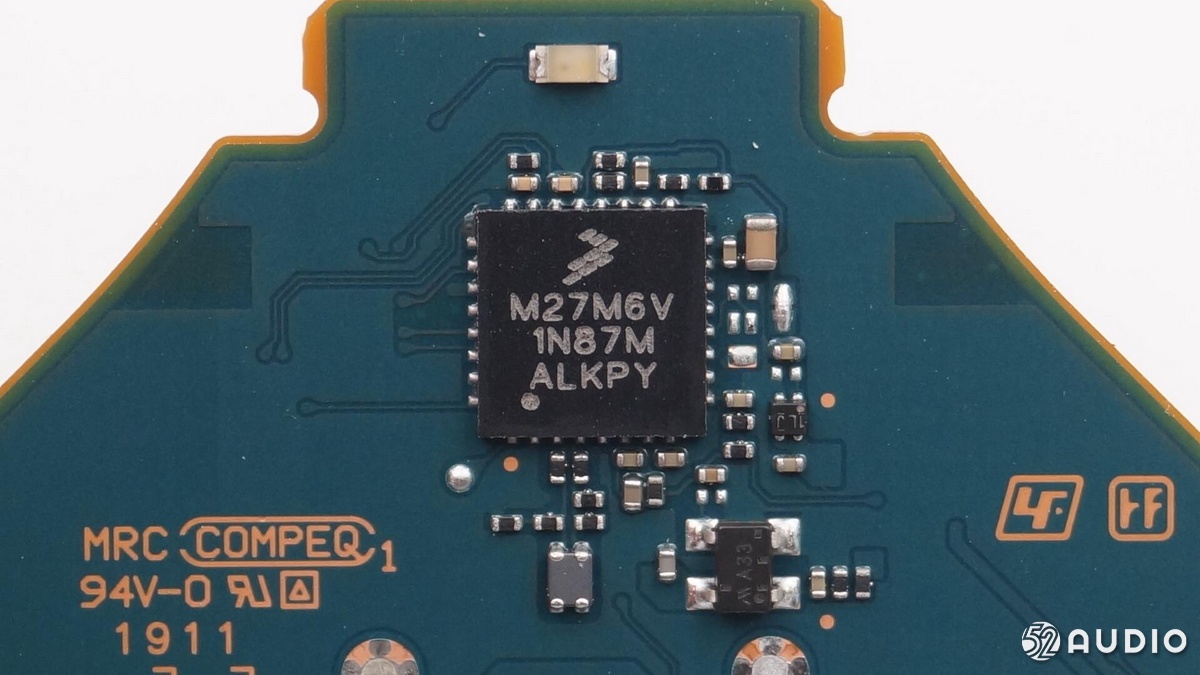

飞思卡尔单片机，用于连接和充电盒控制，型号 MKL27Z64VFM4。

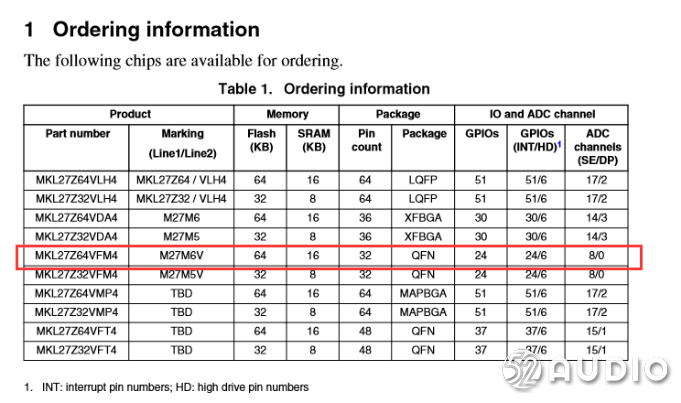

飞思卡尔MKL27Z64VFM4详细资料。

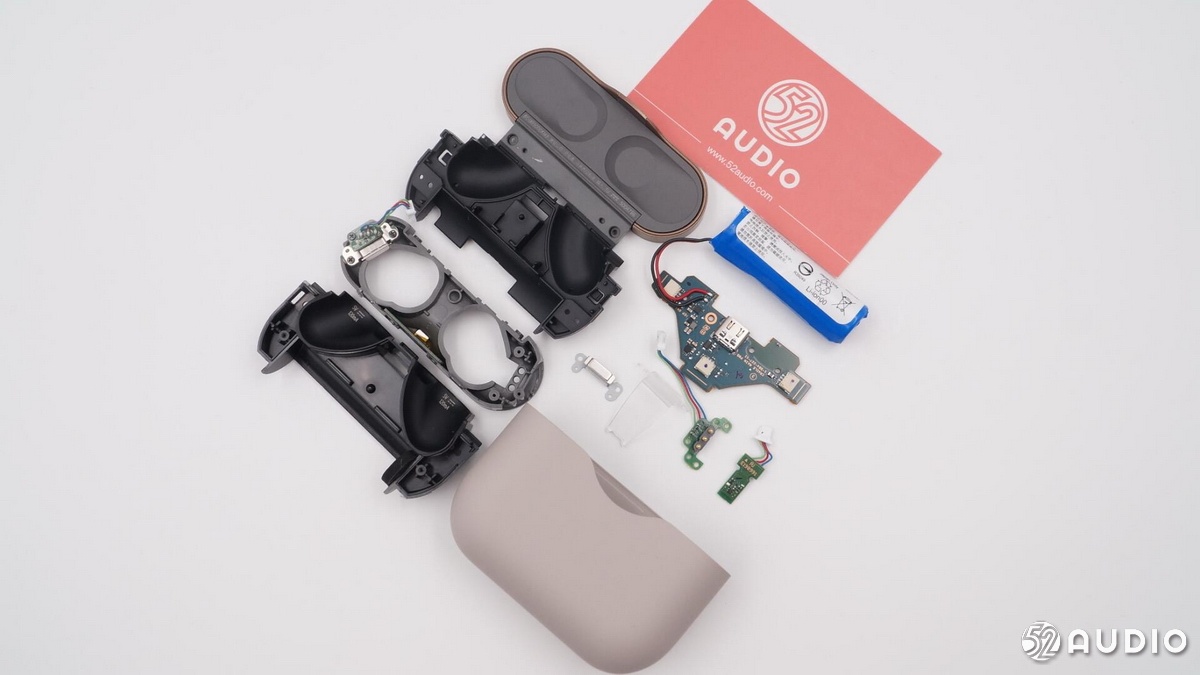

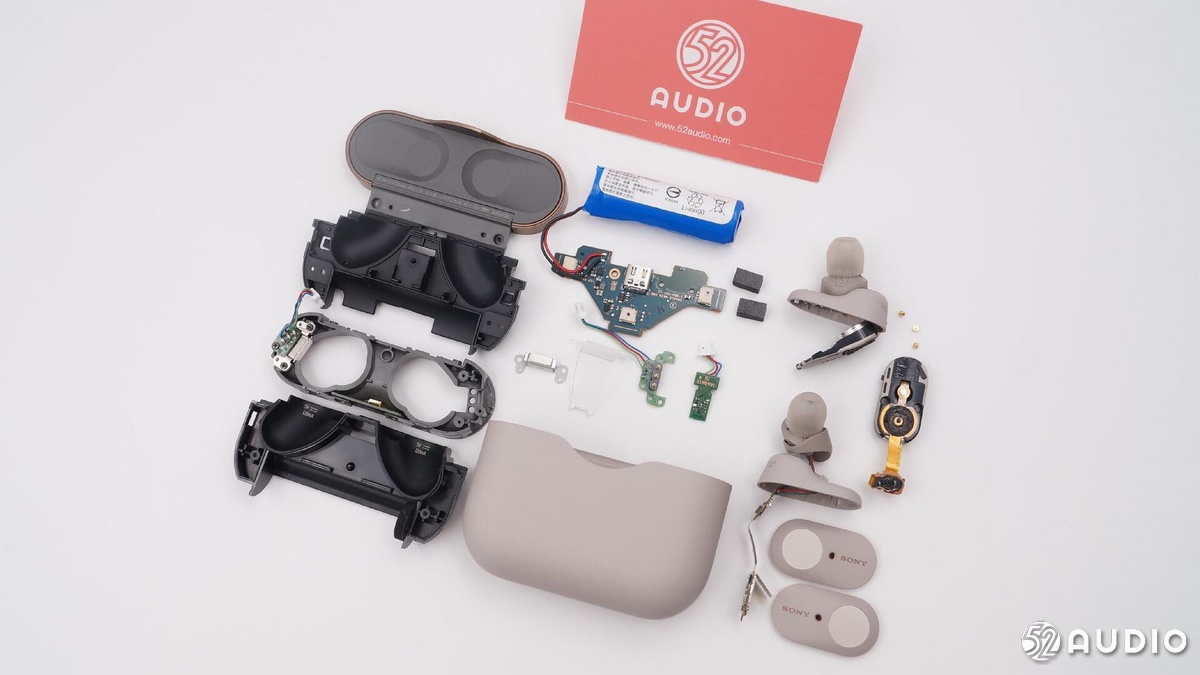

充电盒拆解一览。下面到了耳机拆解环节。

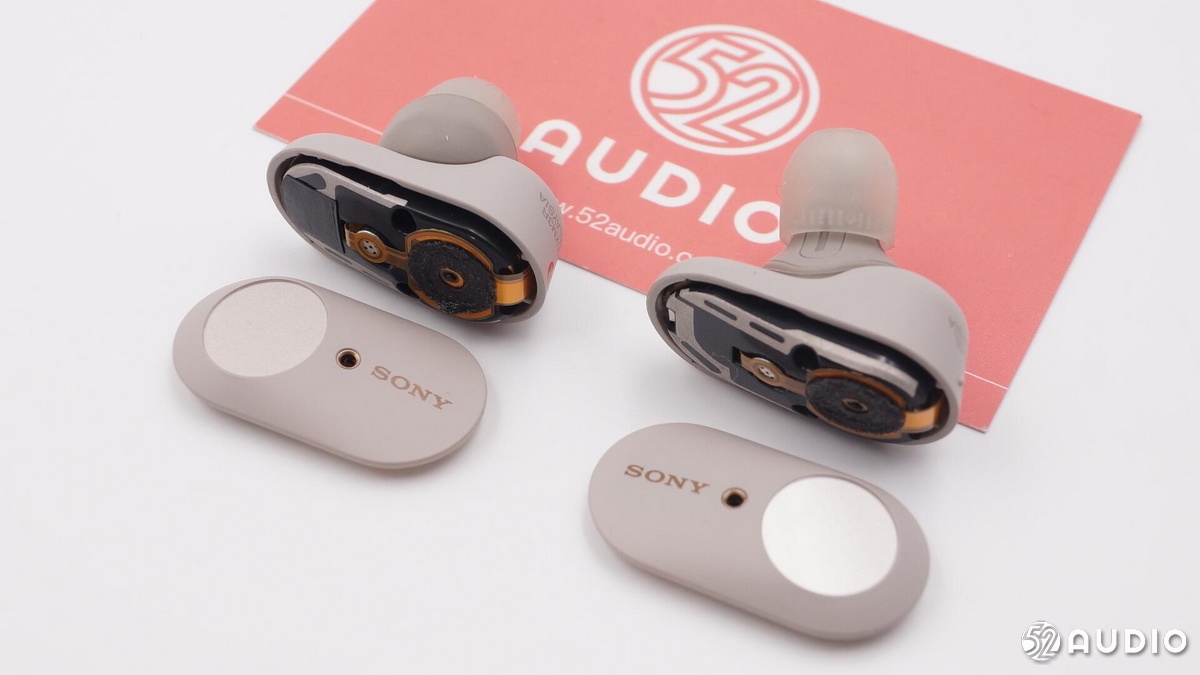

耳机上盖使用卡扣固定。

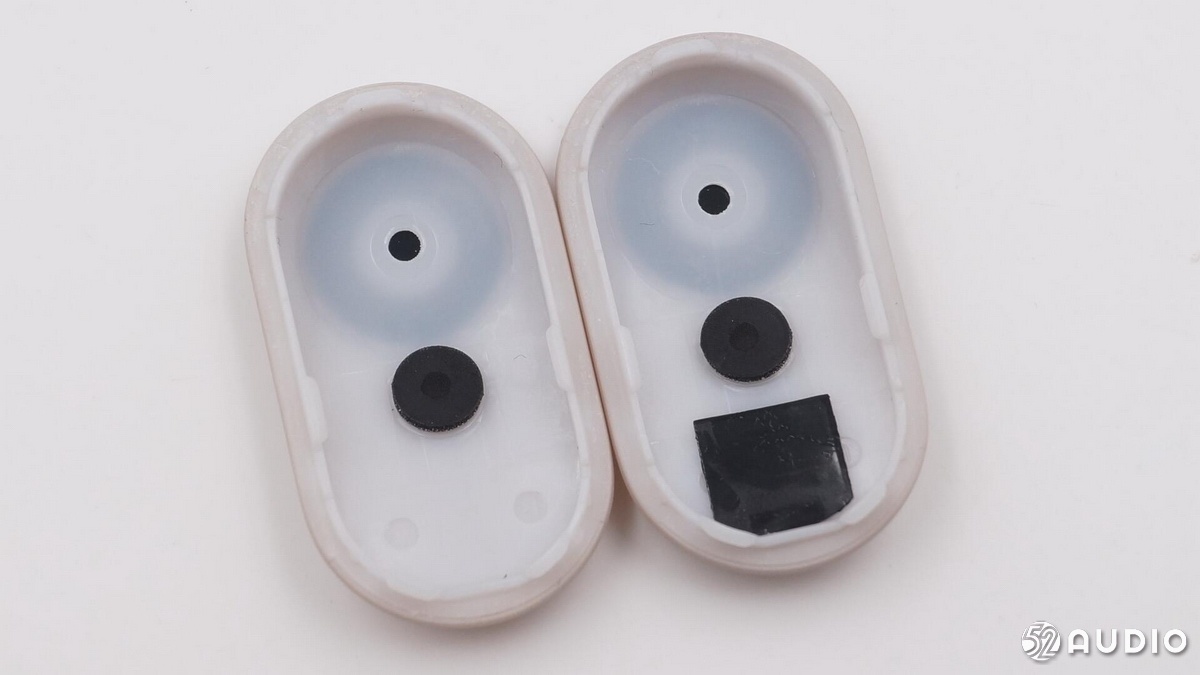

耳机上盖内侧，上部的大圆圈为触摸位置，中间的黑色泡棉是降噪麦克风拾音孔。耳机中间是一个防尘贴，对应降噪麦克风。

SONY索尼WF-1000XM3使用了面积更大的天线，图中在黑色塑料框架四周分布着耳机的蓝牙天线。耳机中间是降噪麦克风，黑色塑料外侧是金属化蓝牙天线，能有效保证信号质量。

在天线框架内侧固定着电池，电池旁边延伸出来的金属片是负极触片。

两只耳机布局几乎一致，对称布置。

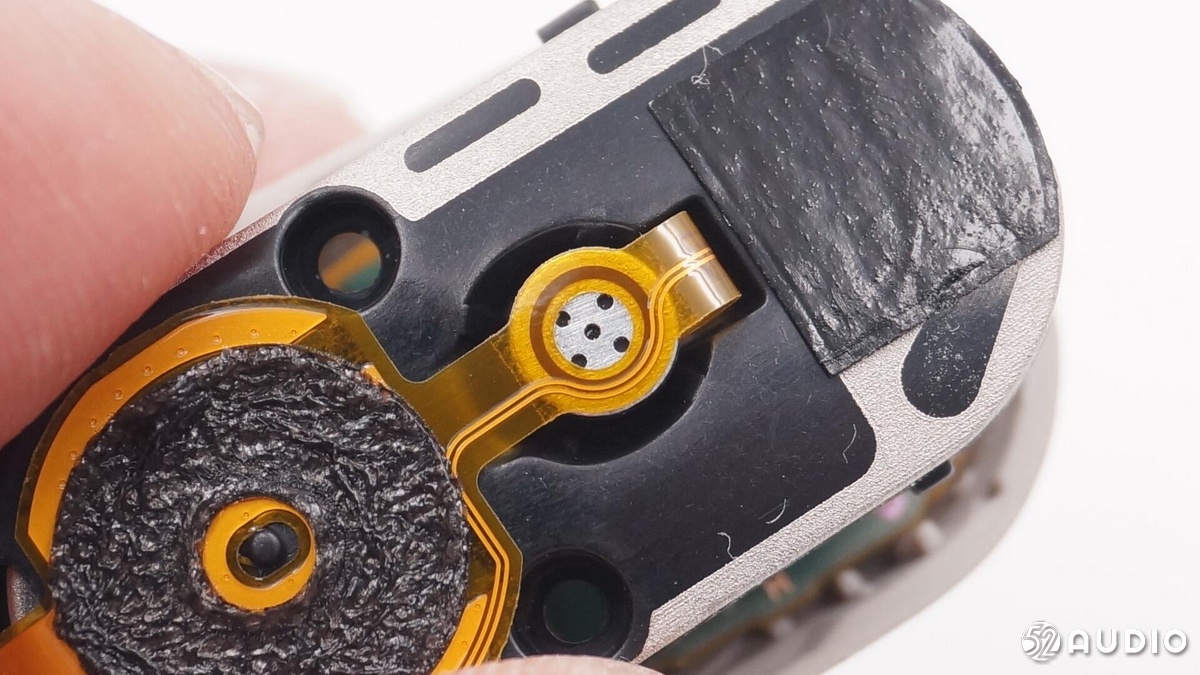

降噪麦克风特写。

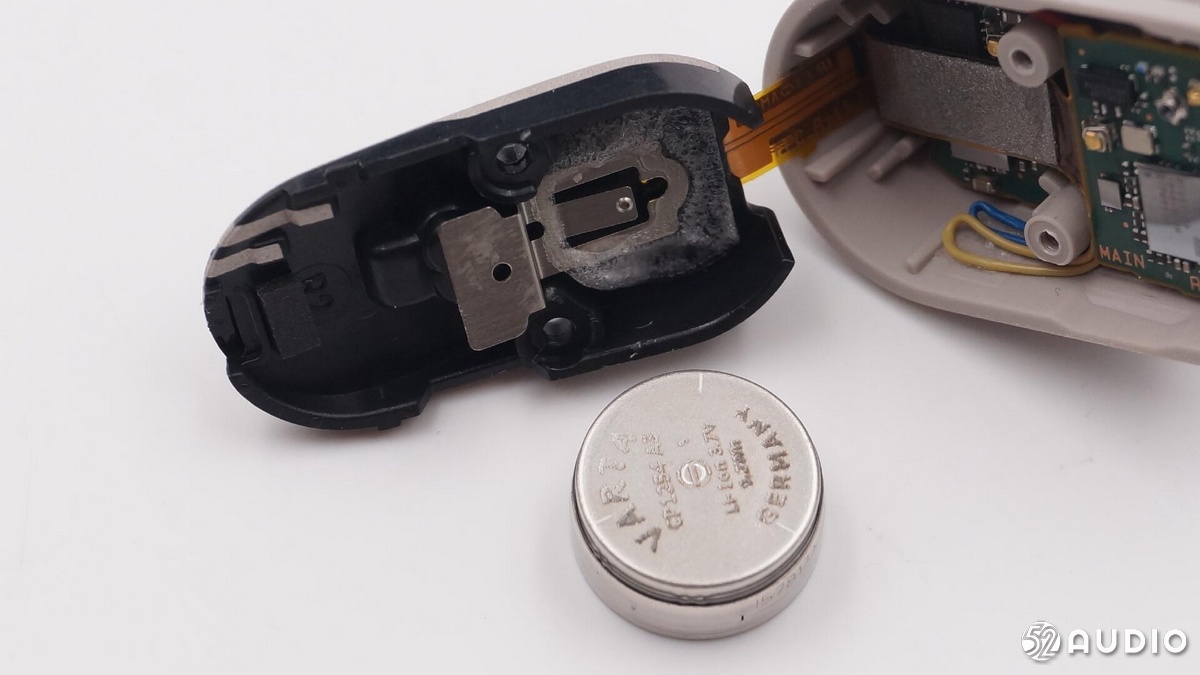

耳机内部的电池，看起来类似纽扣电池，其实是一颗可循环充电的锂电池。

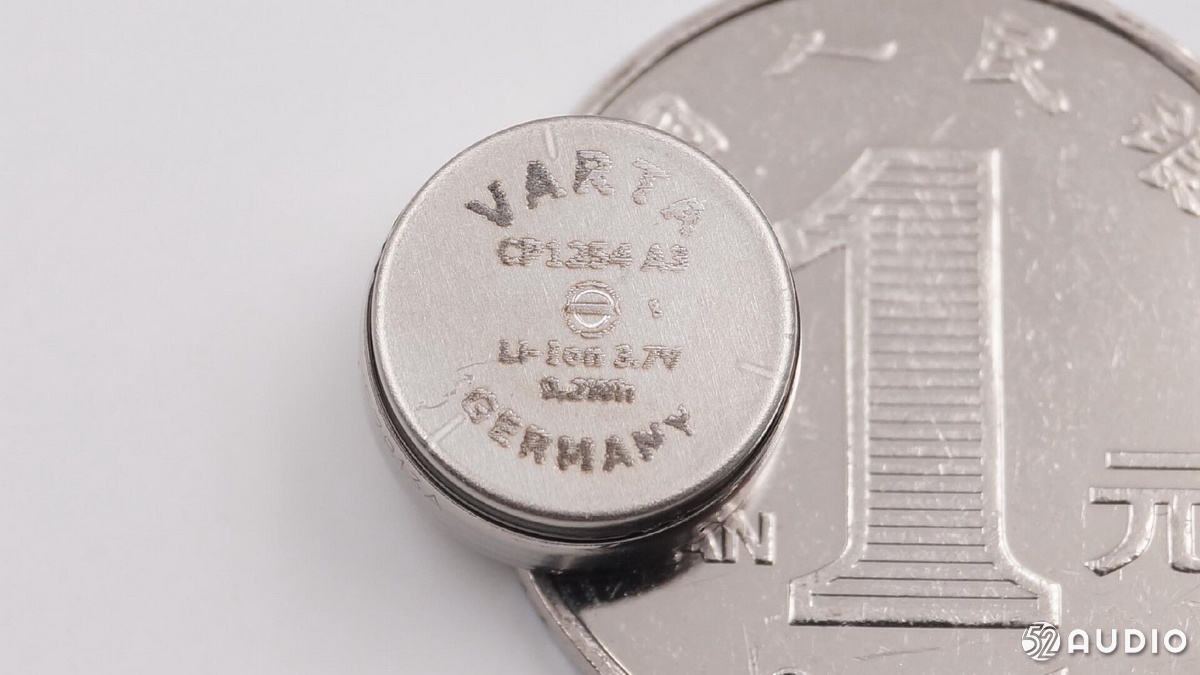

SONY索尼WF-1000XM3耳机采用的是VARTA瓦尔塔CP1254锂电池，3.7V 0.2Wh，产地德国。跟硬币对比后，可见这颗电池非常小巧。

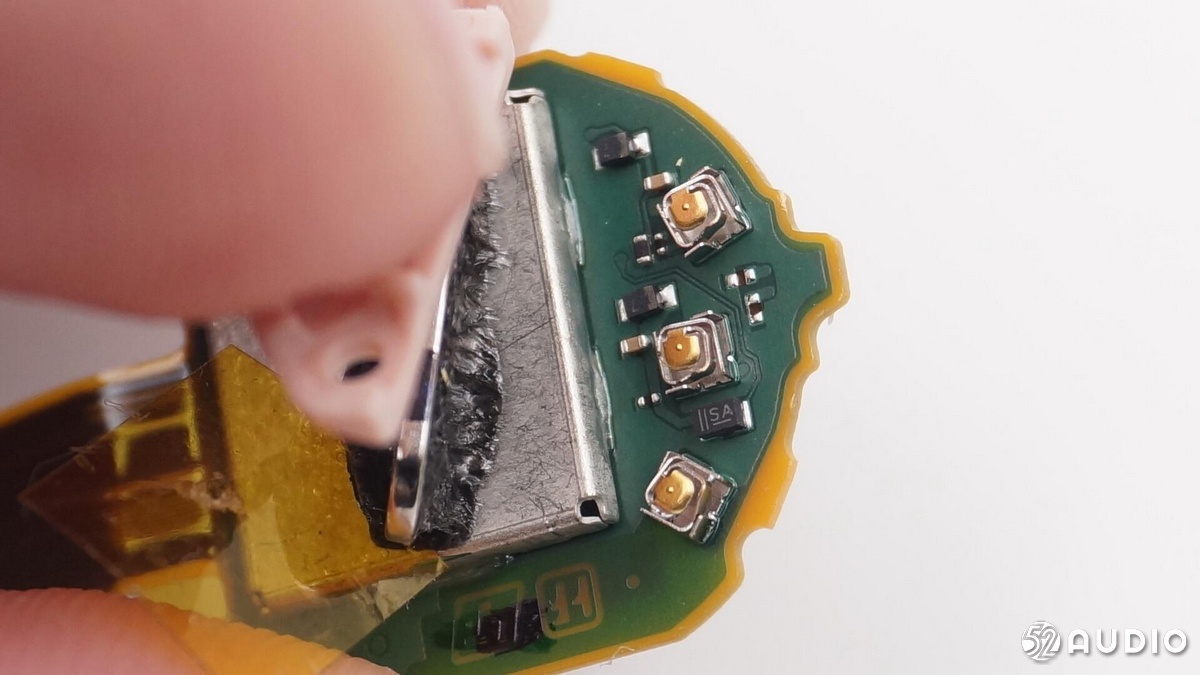

图中央近似圆形的金色触点是电池的负极触点，与延伸出来的金属片相接触。这块电路板上面是电池保护芯片，蓝牙接收芯片和指示灯。

图中近似圆形的金色触点是电池的正极触点，与电池直接接触。

这块电路板背面是充电端子。

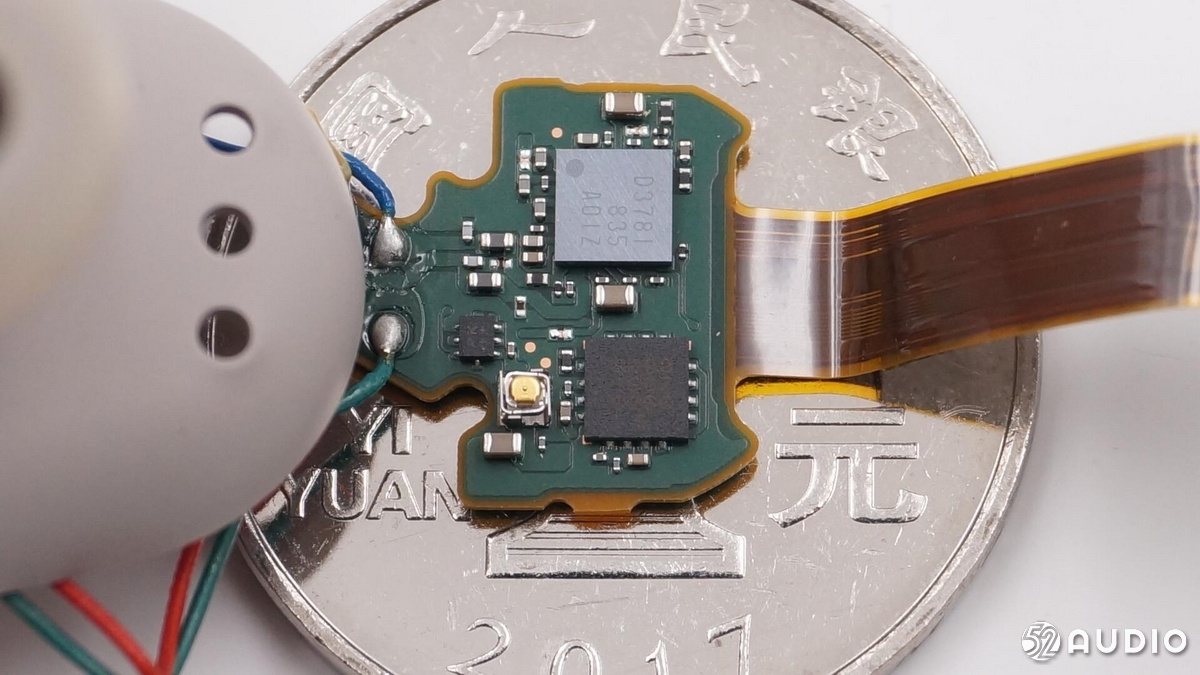

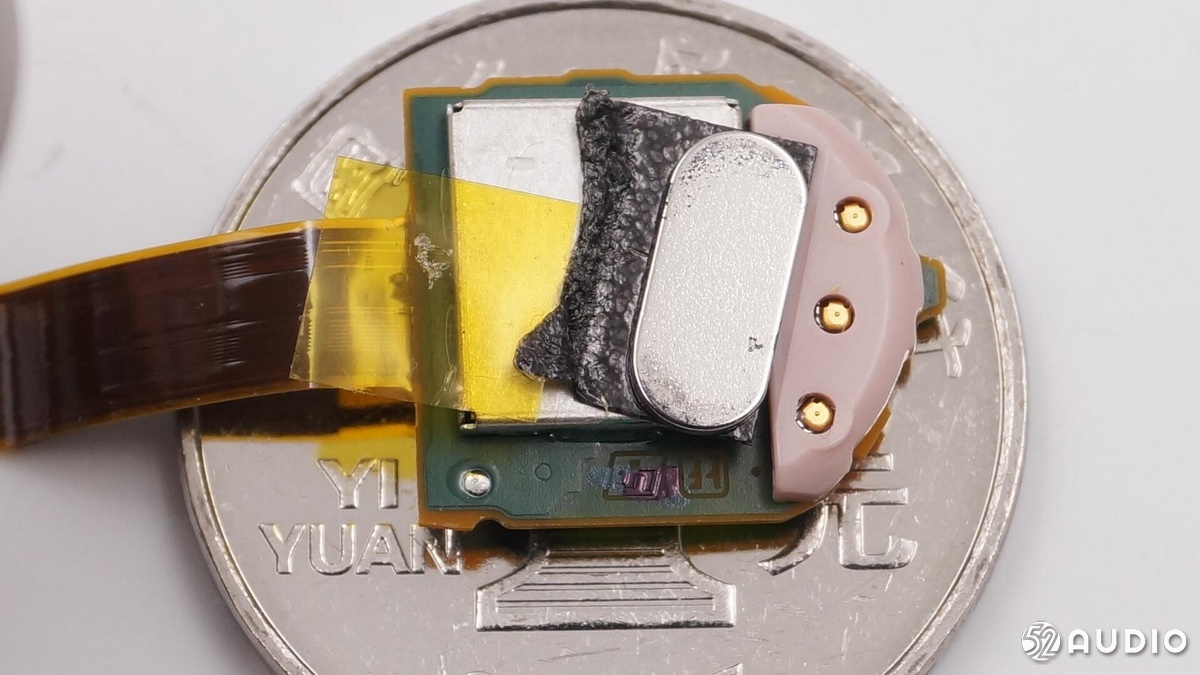

耳机主控电路与一元硬币大小对比。

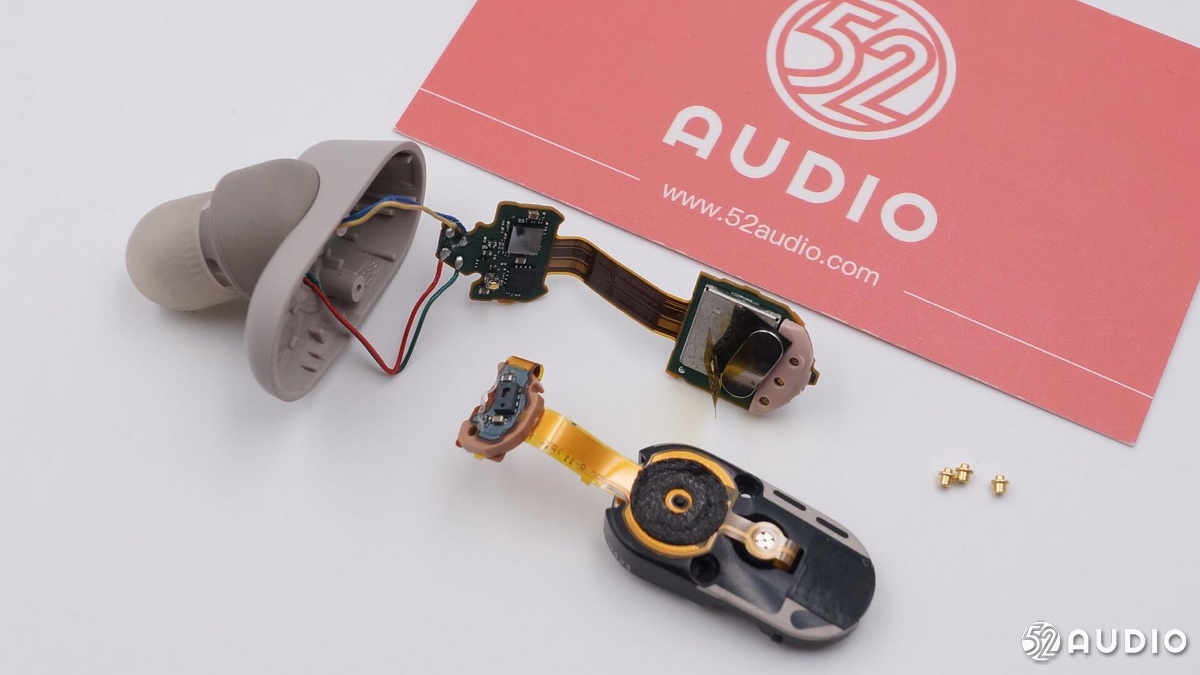

耳机拆解后内部结构、电路全貌。

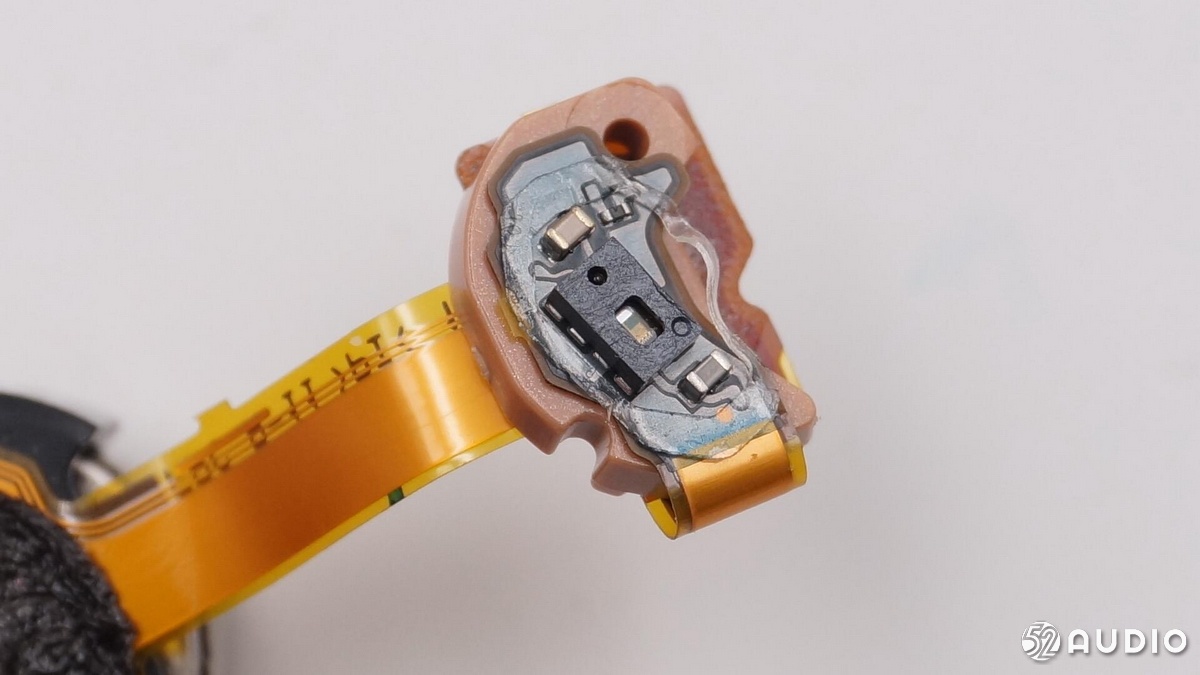

红外线距离传感器特写。

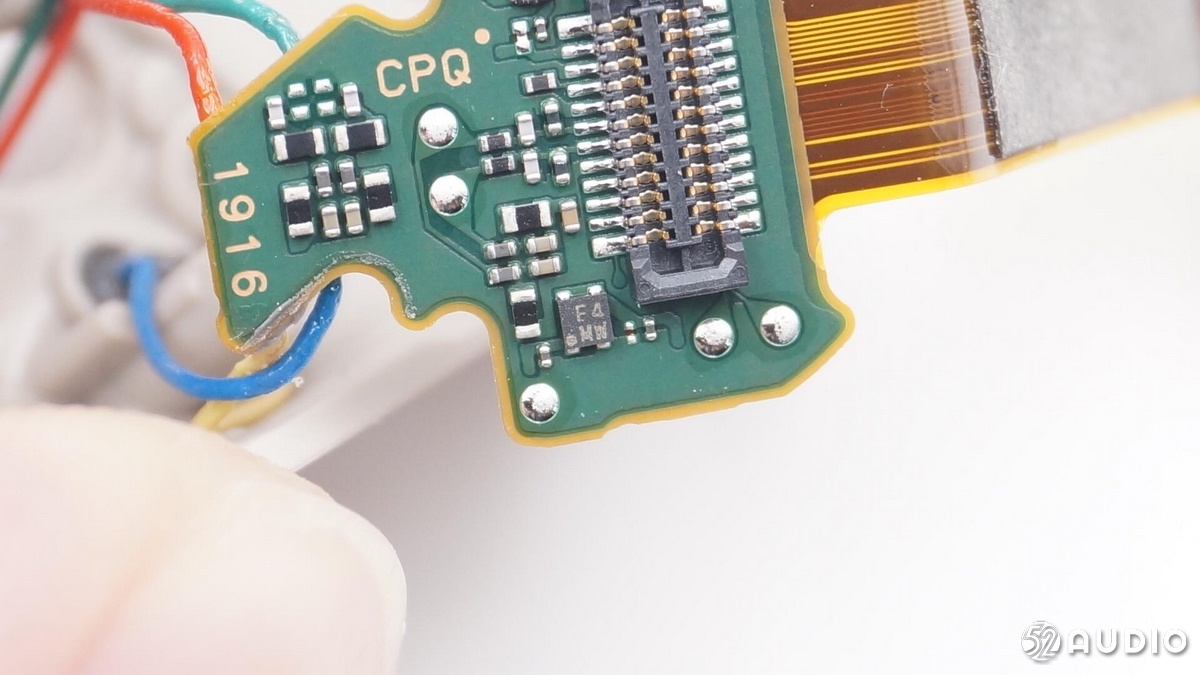

耳机FPC柔性电路板特写。

耳机单元和降噪麦克风。SONY索尼WF-1000XM3巧妙设计的结构内置6mm驱动单元，让迷你尺寸的耳机呈现细节丰富、清澈通透、频域宽广的好音质。

银色亮面芯片为索尼自家HD降噪处理器QN1e。SONY索尼WF-1000XM3对捕捉到的环境噪音进行处理，消除各种频段的噪音干扰。处理器集成了数字降噪、24bit声音信号处理器、数字模拟转换器和放大器，实现高信噪比和低失真的震撼音效。

通过Sony Headphones Connect APP，还可以通过应用程序手动调整降噪等级（共20级），开启个性化的降噪体验。

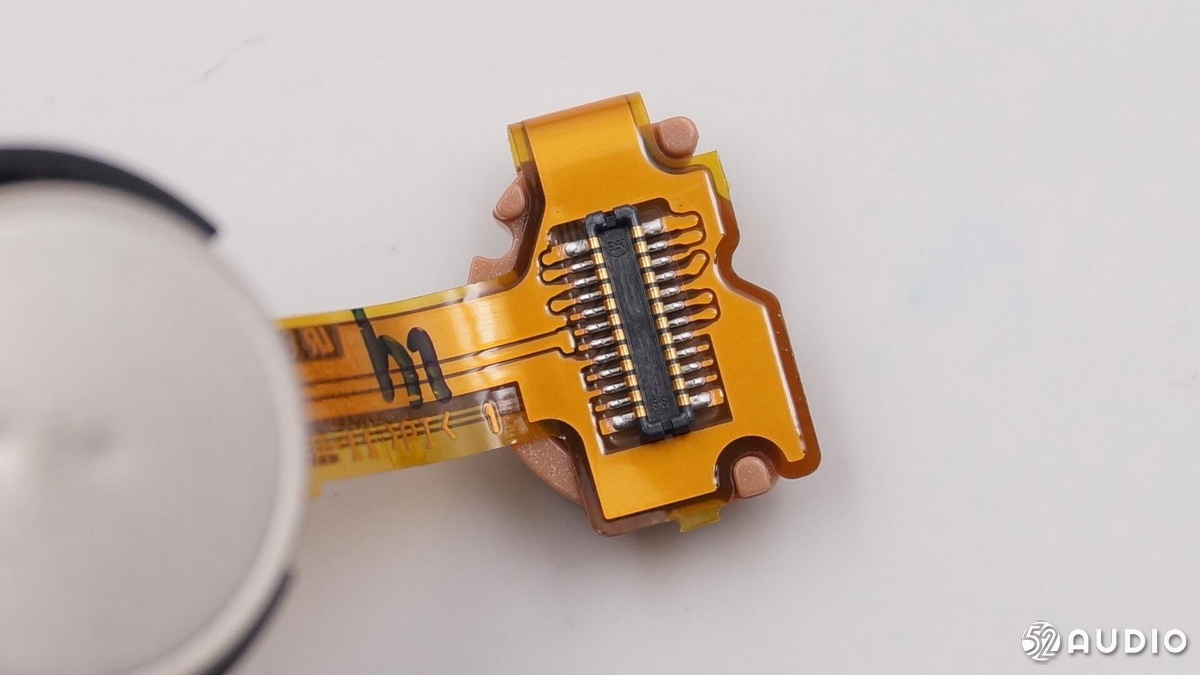

耳机上的FPC底座特写。

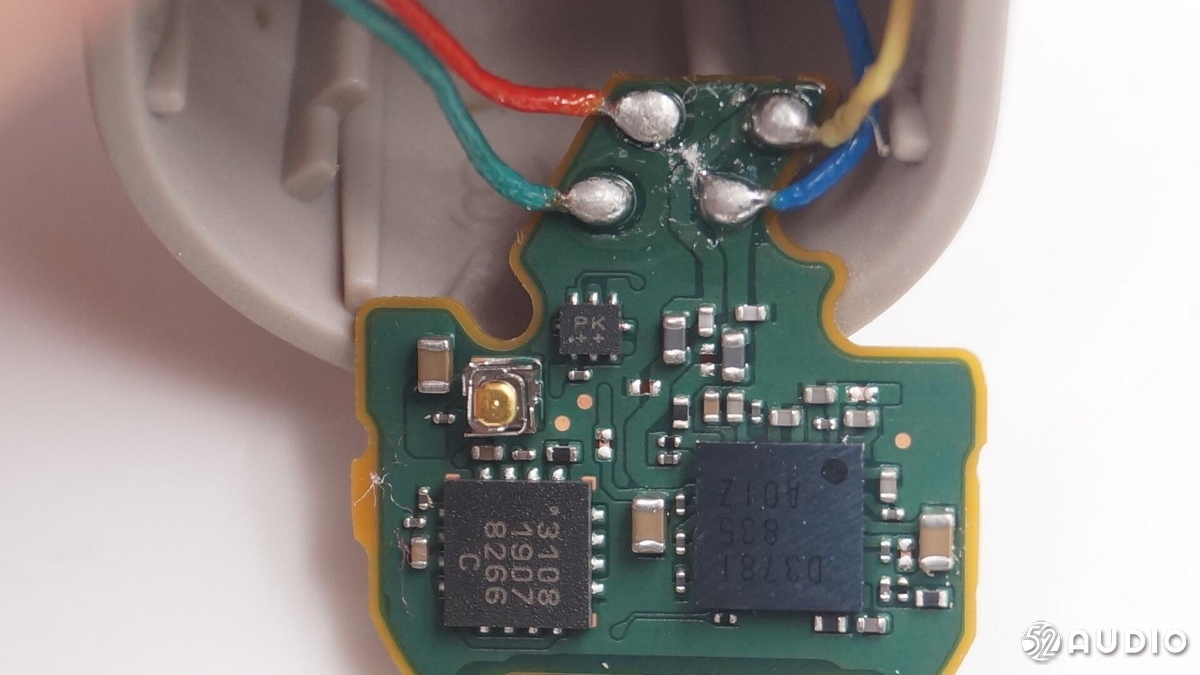

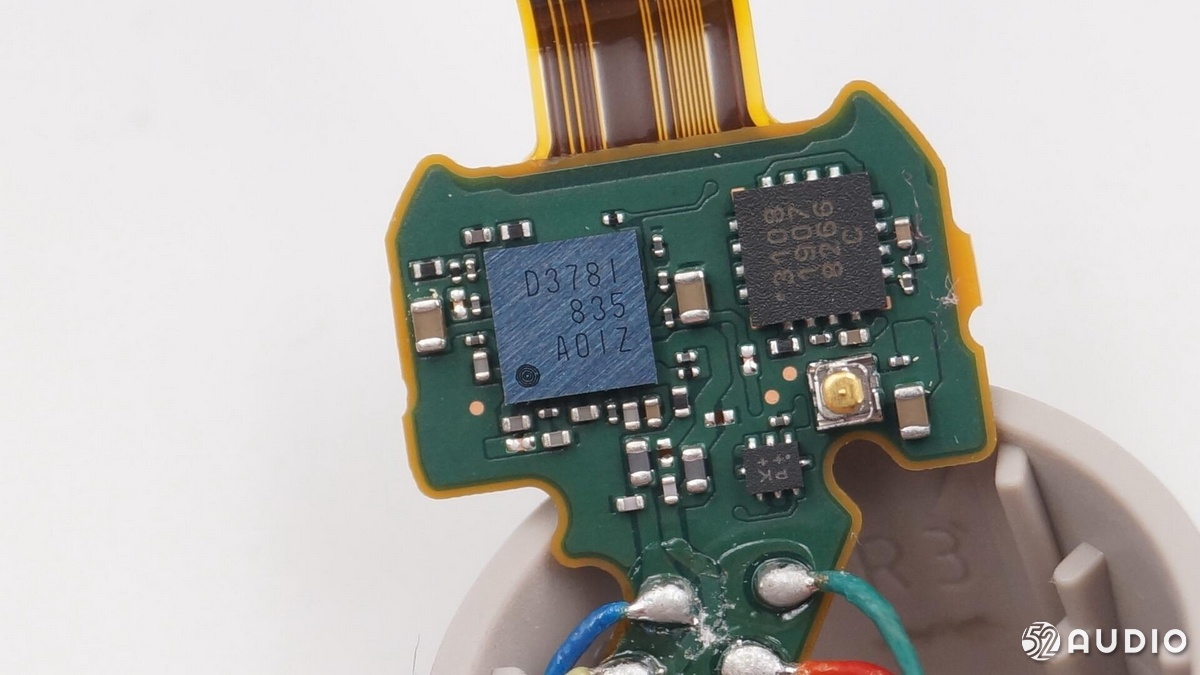

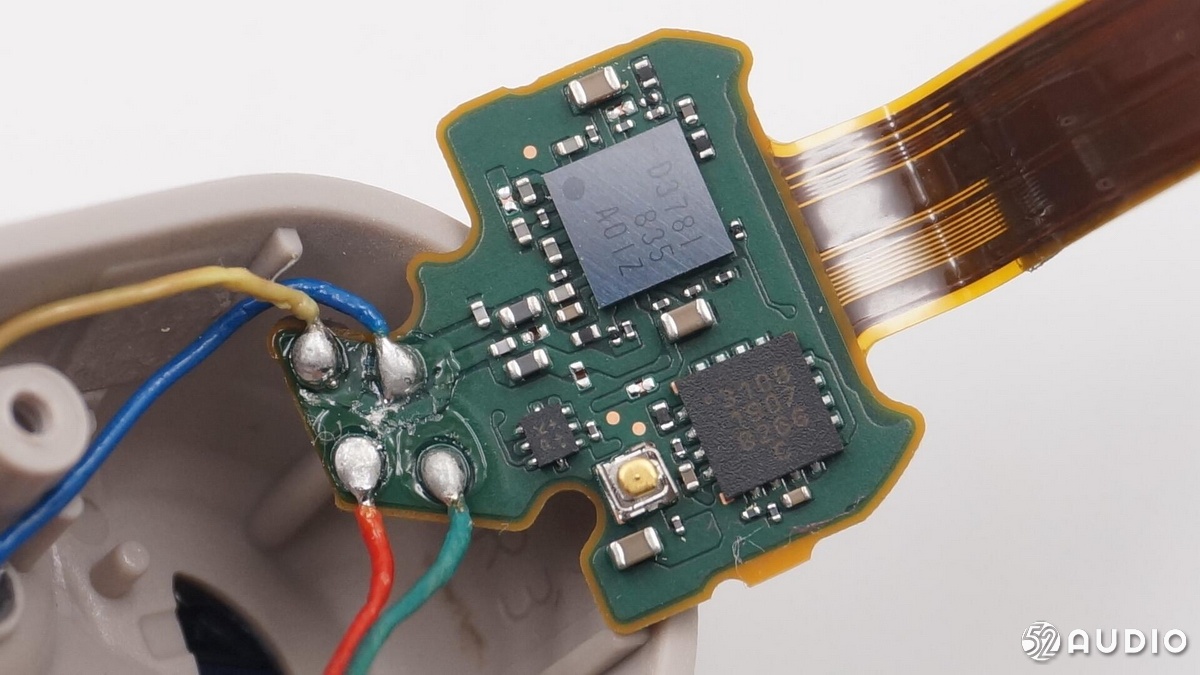

编号为D3781835的芯片是SONY自家降噪芯片。

丝印编号310819078266C芯片特写。

丝印编号为PK的芯片特写。

丝印编号E4MW芯片特写。

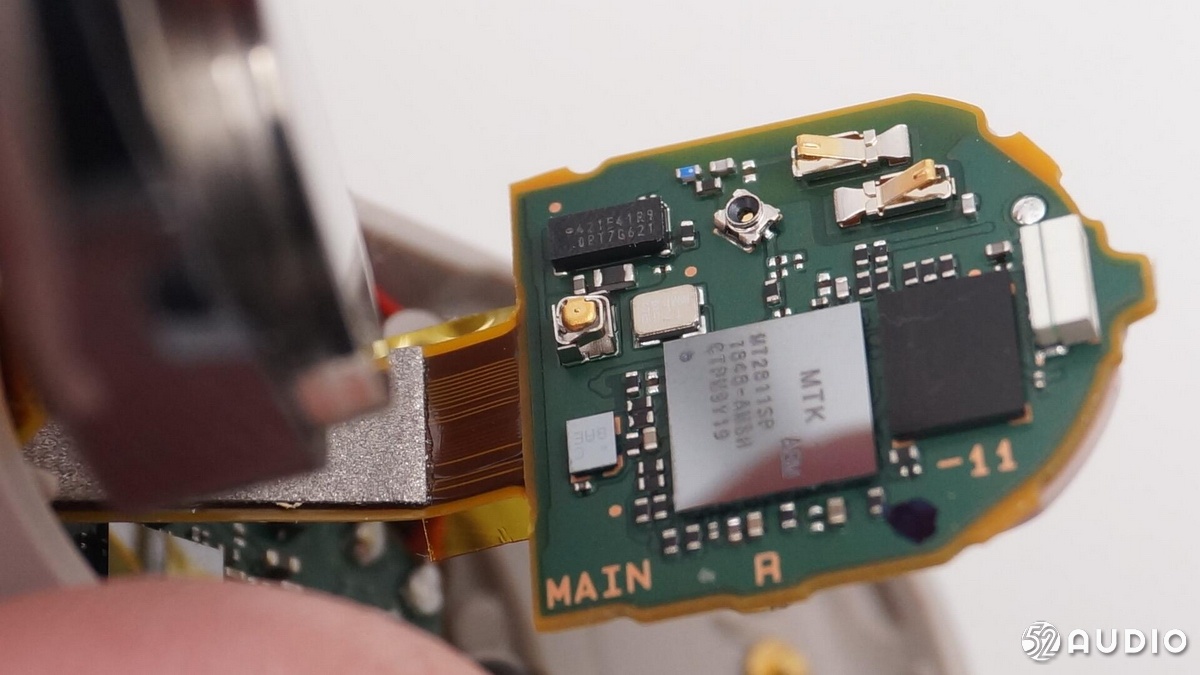

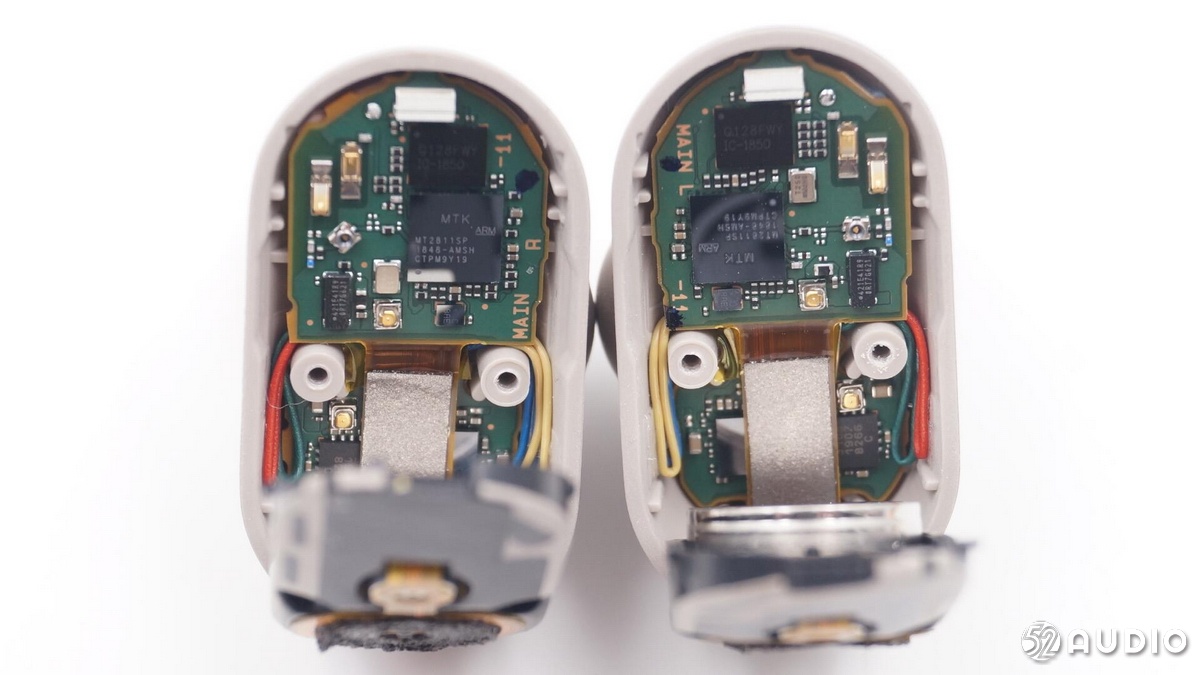

耳机板子上有主控芯片、存储器、LED指示灯等。

充电端子下面是3个金属弹片对应上面的端子。

电池保护芯片。

多色LED指示灯特写。

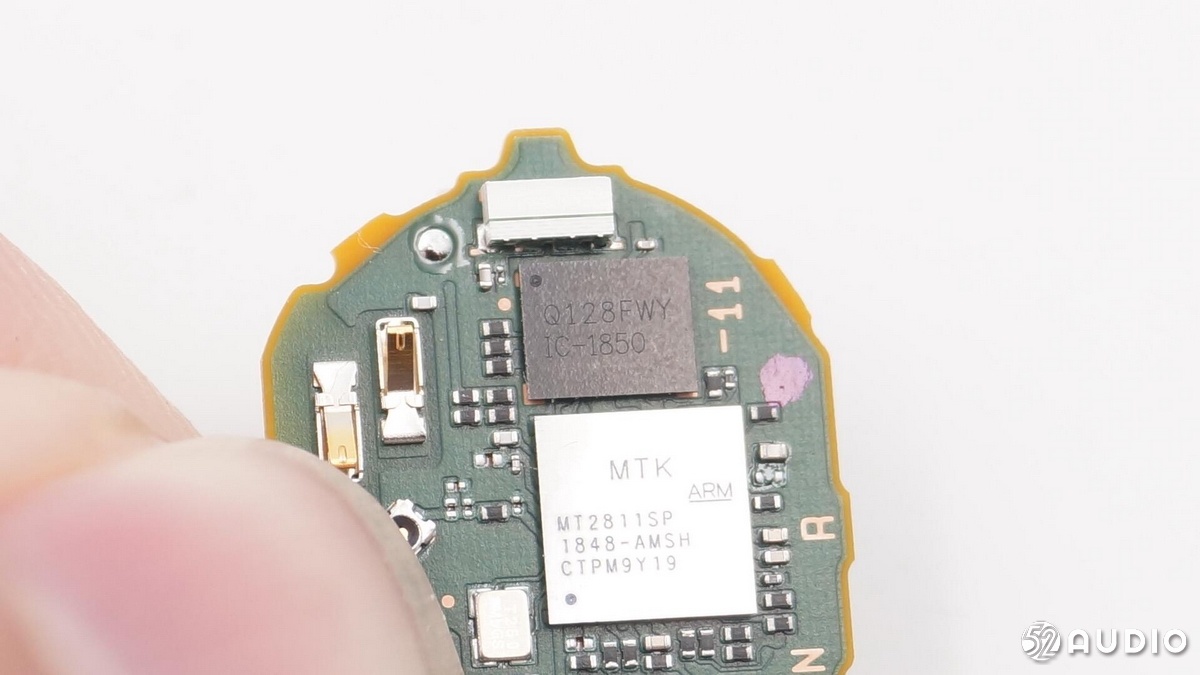

丝印编号Q128FWY的芯片为存储芯片。

主板上的晶振等元器件特写。

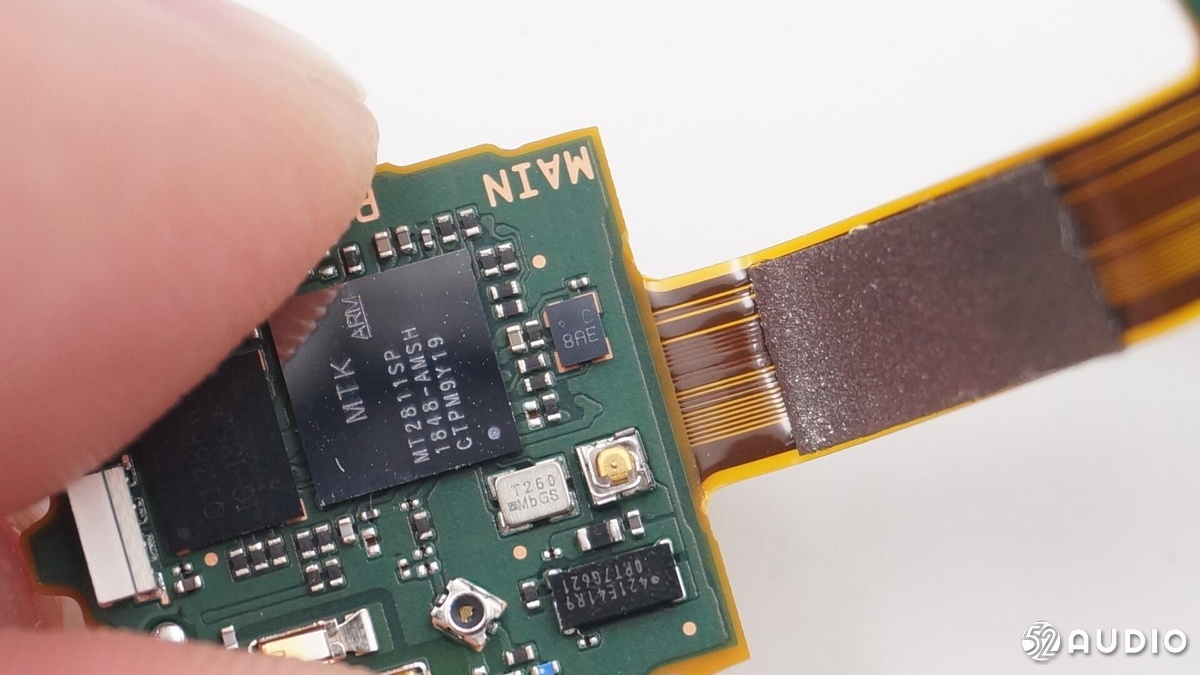

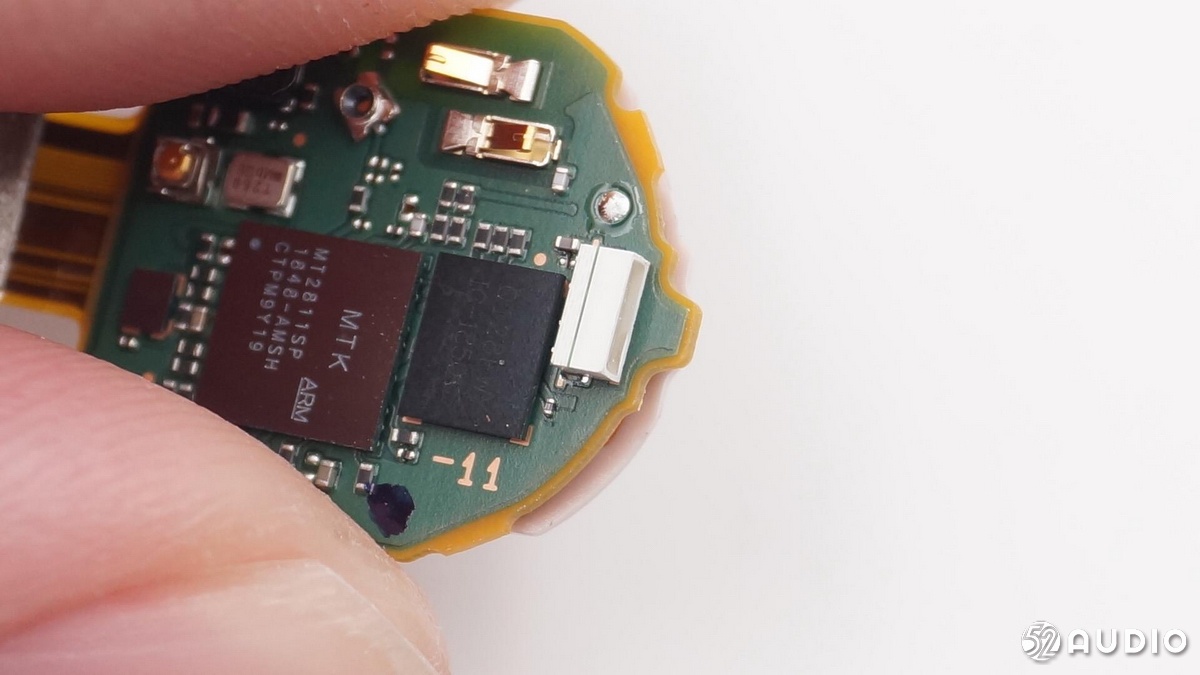

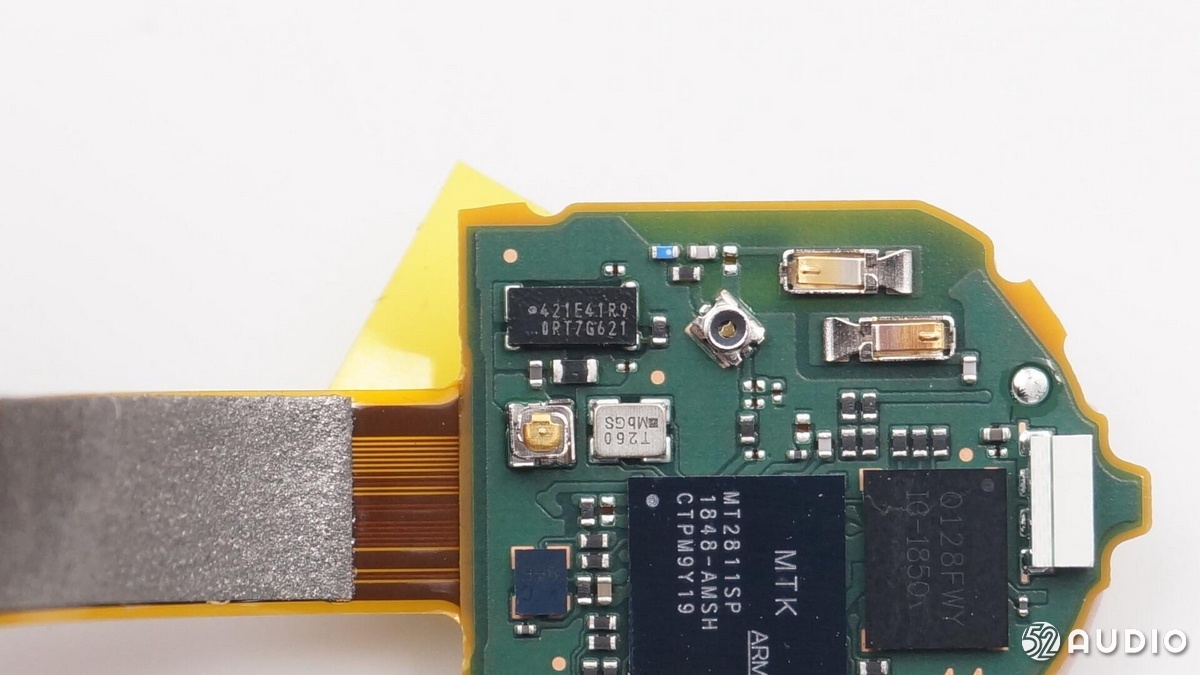

SONY索尼WF-1000XM3采用MTK（络达）MT2811平台方案，这颗芯片搭载MCSync TWS双发蓝牙传输机制，支援主从互换的无缝连线体验，并支持蓝牙5.0，Ultra low power等功能，Google Bisto語音助理等功能。

据悉，MT2811就是络达AB155x平台系列中一款高效能芯片。

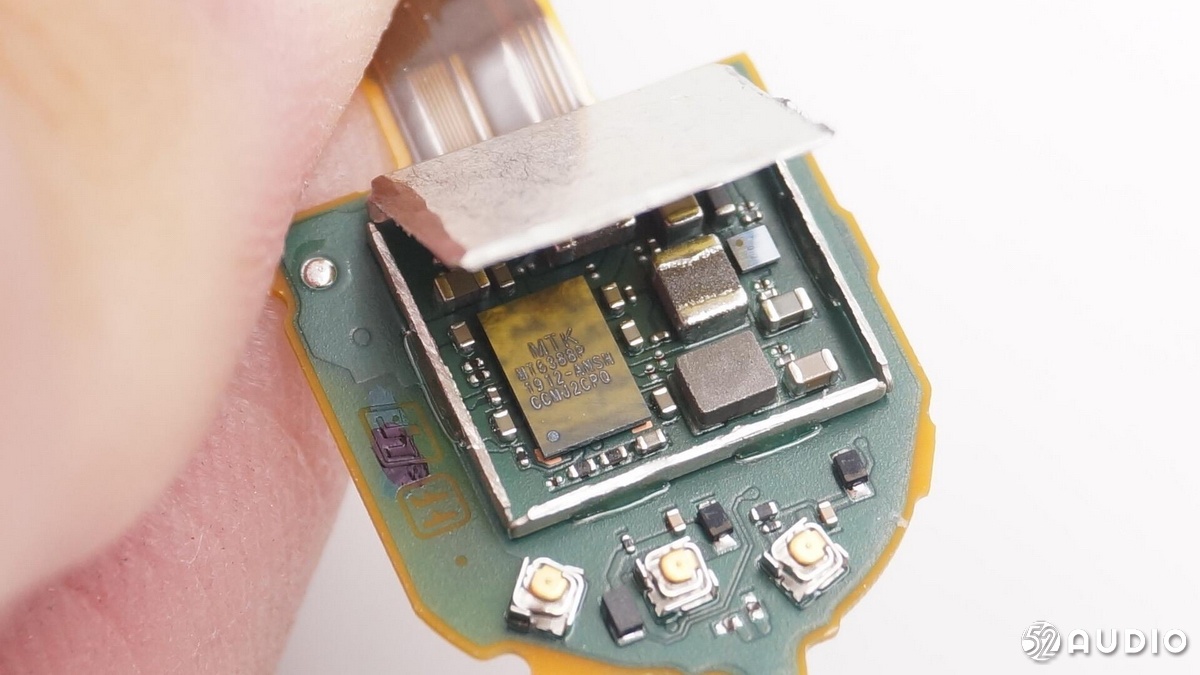

屏蔽罩内部是MTK MT6388P 电源管理芯片。

这些便是SONY索尼WF-1000XM3拆解后全貌，整个耳机由数十个部件组合而成，还不包括PCB电路板上的众多元器件。得益于SONY索尼工程师的巧妙设计，每一个模块方便扣合、组装，拆开后我爱音频网的拆解工程师还能无损还原回去继续使用。

我爱音频网总结

SONY索尼WF-1000XM3无论是工业设计，还是电路设计，都体现了SONY在TWS真无线蓝牙耳机上做了众多创新，方寸之间，既要确保音质，还要兼顾降噪，更要考虑续航，在这之前，这三者就好比鱼和熊掌不可兼得。

我爱音频网对SONY索尼WF-1000XM3的拆解，不但看到了SONY最新降噪芯片，还第一次见到MTK为SONY量身定制的TWS蓝牙耳机解决方案。

从第一代“降噪豆”推出至今，两年过去了，技术也得到了突破。如芯片制程提升、蓝牙5.0普及、双发技术成熟等等，结合SONY独有的降噪技术，软件与硬件、技术与艺术的结合，让新一代“降噪豆”WF-1000XM3得以面市。

到现在，SONY索尼降噪耳机家族总算是把头戴式、脖挂式，以及最难吭的TWS式三位一体覆盖到位。SONY索尼WF-1000XM3可否成为WH-1000XM3、WI-1000X那样的经典，我们拭目以待。
