拆解报告：iPhone 11 原装5W充电器A1443
一、iPhone 11原装充电器A1443外观

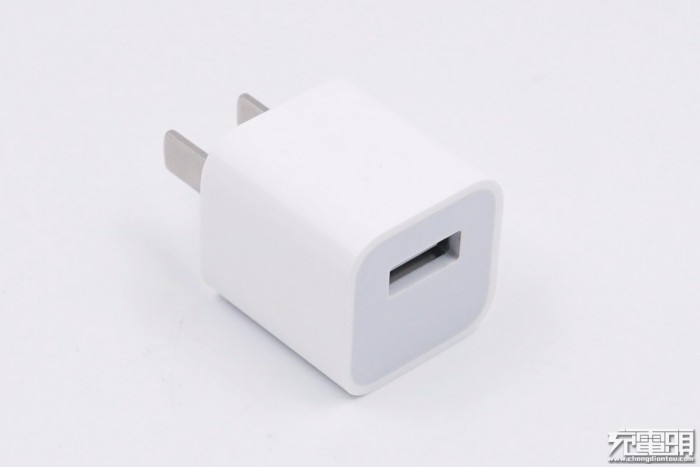

相信大家对苹果原装5W充电器的外观应该再熟悉不过了，被网友笑称为万年不变的“五福一安”的iPhone 11原装充电器依然是纯白色的小方块设计，配固定式AC插脚和USB-A口输出接口。

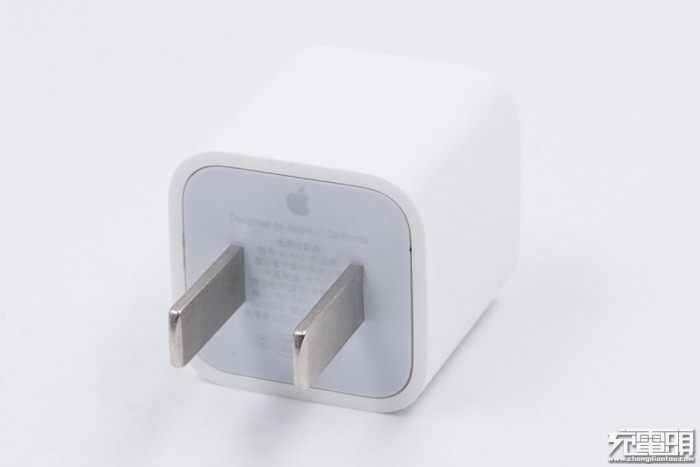

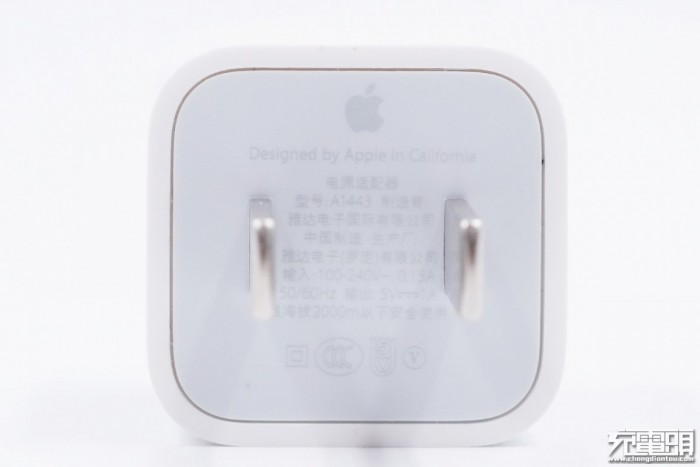

充电器输入端和输出端的外壳采用浅灰色，并在输入端丝印了产品的参数信息。丝印参数颜色很浅，一般图片很难看清参数。
产品型号：A1443，由雅达电子（罗定）有限公司代工生产。输入支持100-240V~ 50/60Hz 0.15A，输出规格为5V/1A。
充电器USB-A接口内侧印有一串编码。
使用ChargerLAB POWER-Z KT001检测充电器的输出协议，显示仅支持USB DCP协议。

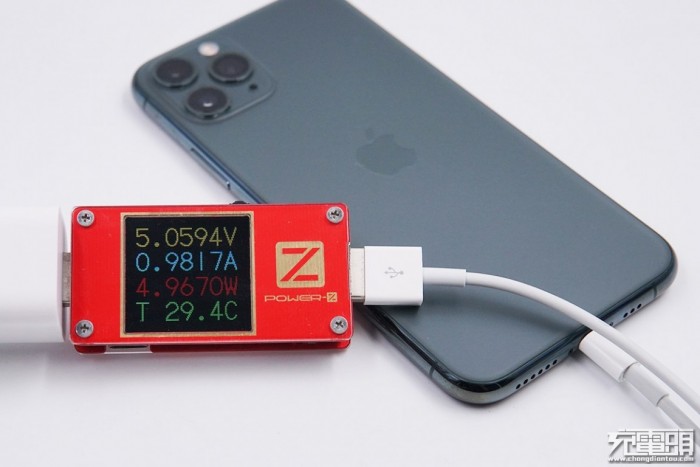

给支持18W PD快充的iPhone 11 Pro充电，显示充电电压5.05V，电流0.98A，充电功率约为4.96W，无法全速充电。

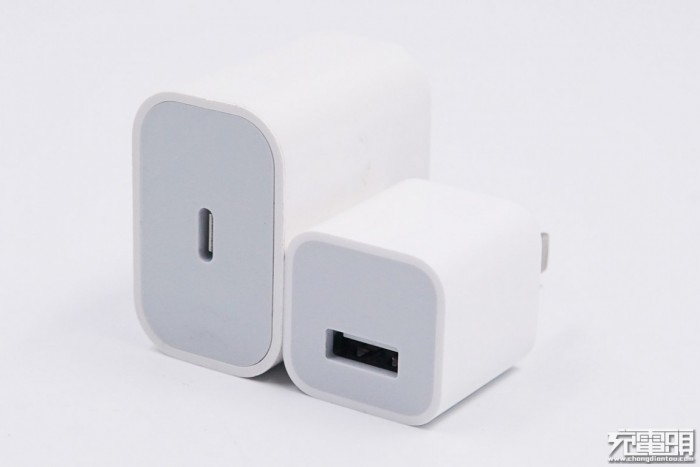

体积与自家18W充电器对比，显得非常小巧。

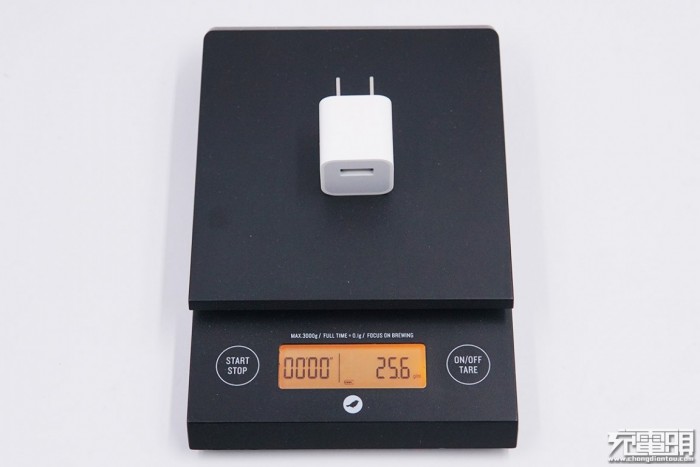

充电器净重约为25.6g。
二、iPhone 11原装充电器A1443拆解

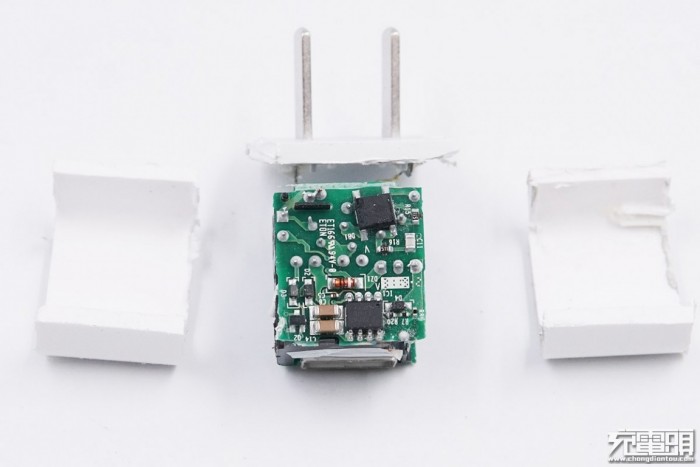

使用电磨切开充电器的为可，将外壳一份为三。具体的开壳过程，充电头网已经分享到B站了，有兴趣的小伙伴可以前去观看。下面我们继续介绍充电器的内部构造。

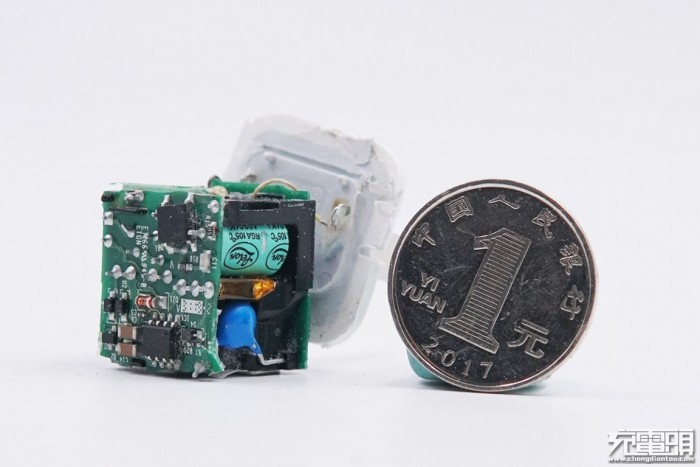

内部PCB木块与1元的硬币大小相当，非常小巧。
两块板之间有一个支架，电路板固定在支架上。输入有一颗共模电感滤波，使用胶水固定在支架上。
输入线同样采用胶水固定。

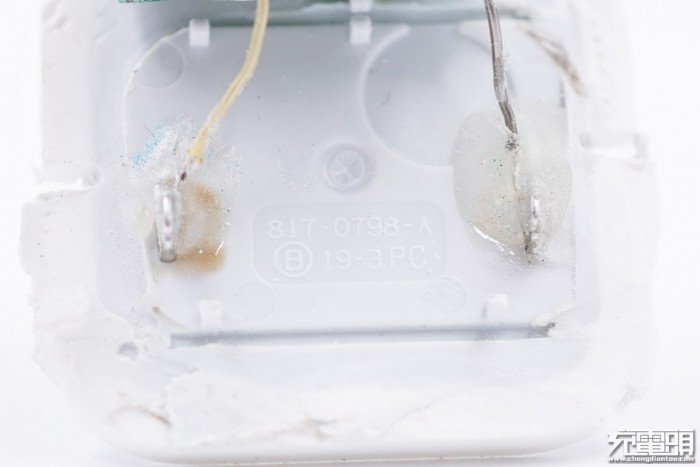

连接到外壳的焊点也有胶水固定。

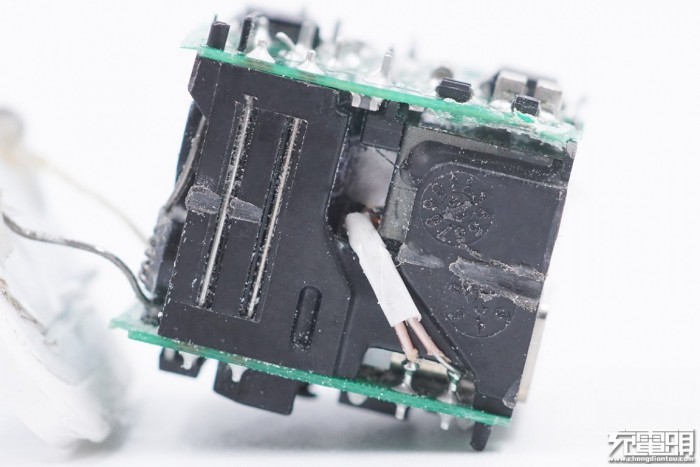

侧面支架上面有两条线，是连接到次级板的反馈光耦的，侧面还可以看到变压器的输出线，多层绝缘线并套管。

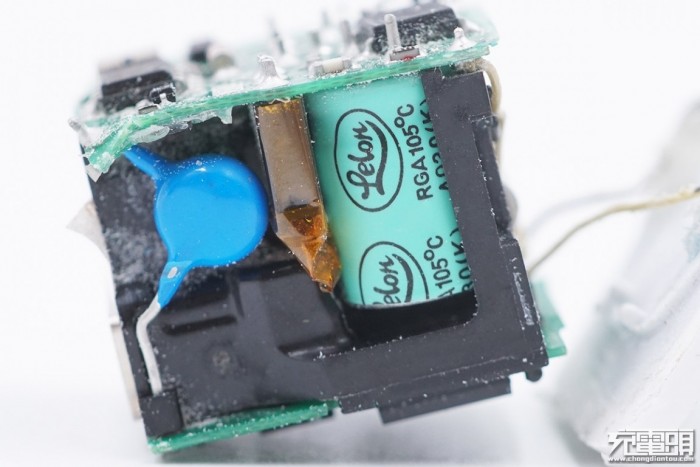

另一个侧面蓝色是Y电容，绿色的是立隆高压电容。

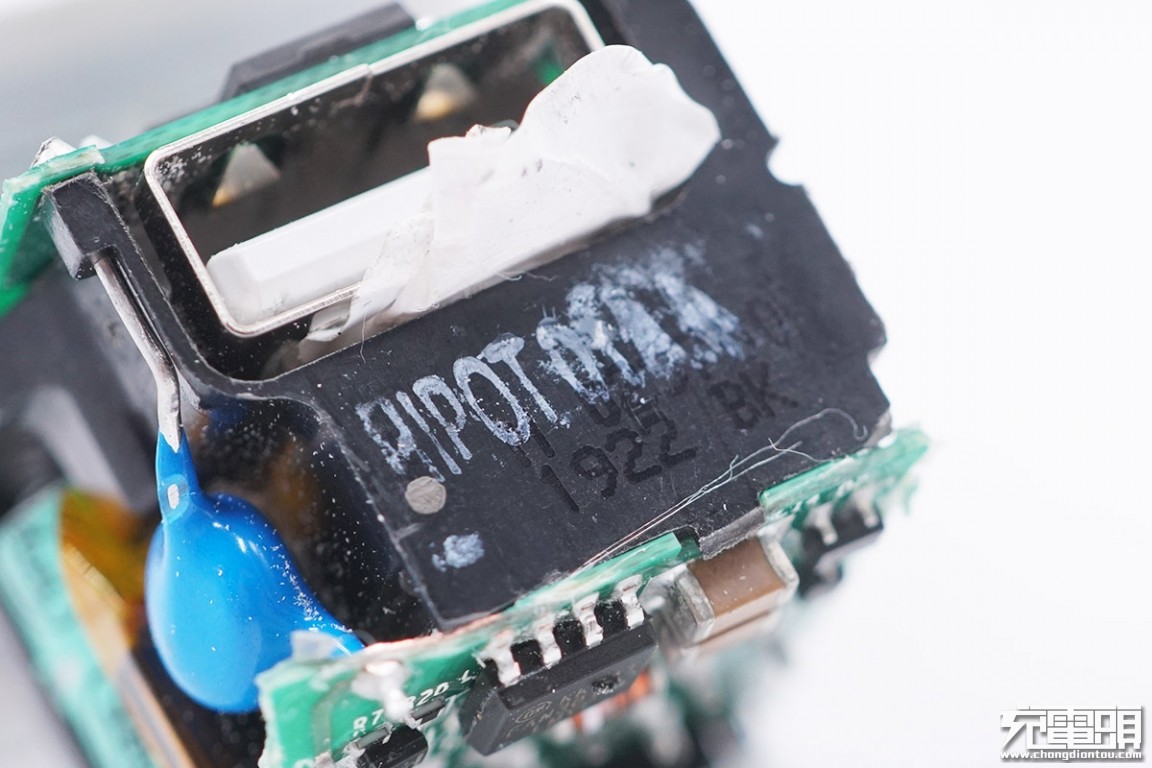

输出端USB接口，上面使用绝缘胶带隔离。

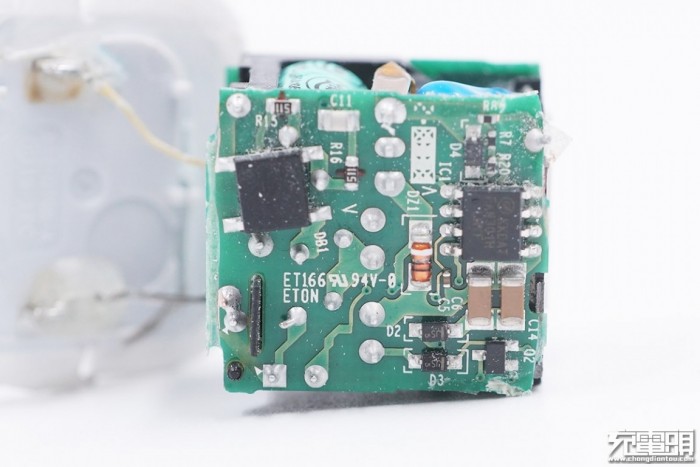

初级PCB板上设有一颗整流桥和PWM控制器。

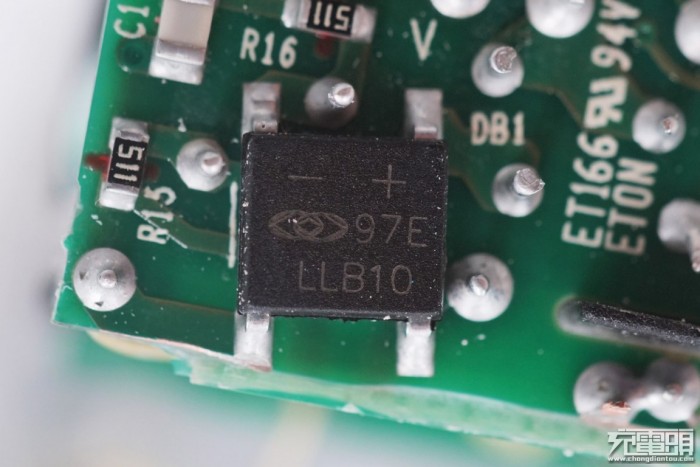

输入整流桥，0.5A1000V耐压。
安森美 FAN301H 初级PWM控制器，为苹果定制型号，官网查到相关信息。

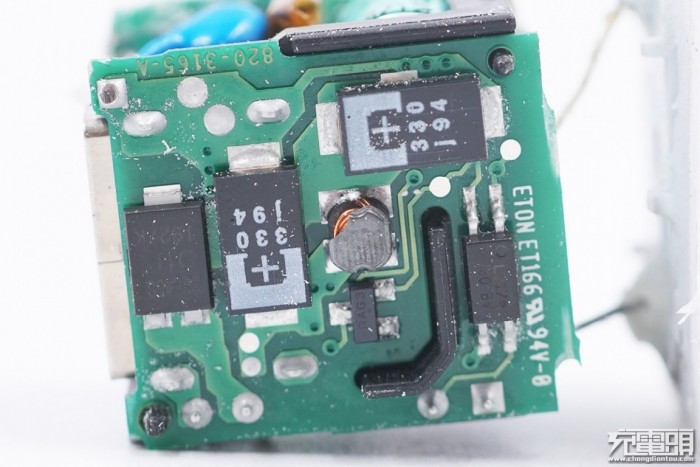

次级输出是用一颗肖特基整流，有两颗松下POSCAP电容滤波，330μF6.3V，配合小电感滤波，滤波效果更好。高压侧和低压侧有镂空加隔板加强绝缘，安全措施非常到位。
最右侧是DIODES SBR8A45SP5 肖特基二极管，用于输出整流，反向耐压45V，连续电流8A。

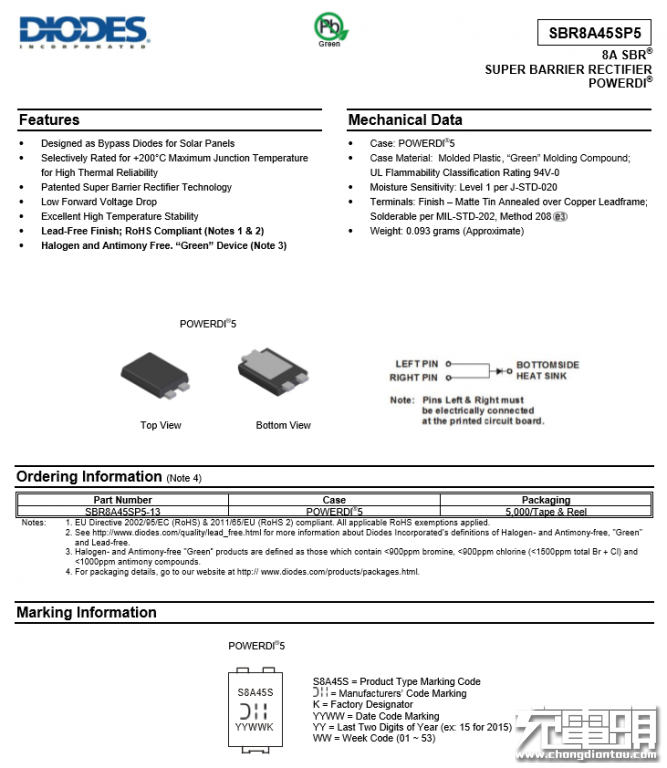

DIODES SBR8A45SP5 详细资料。

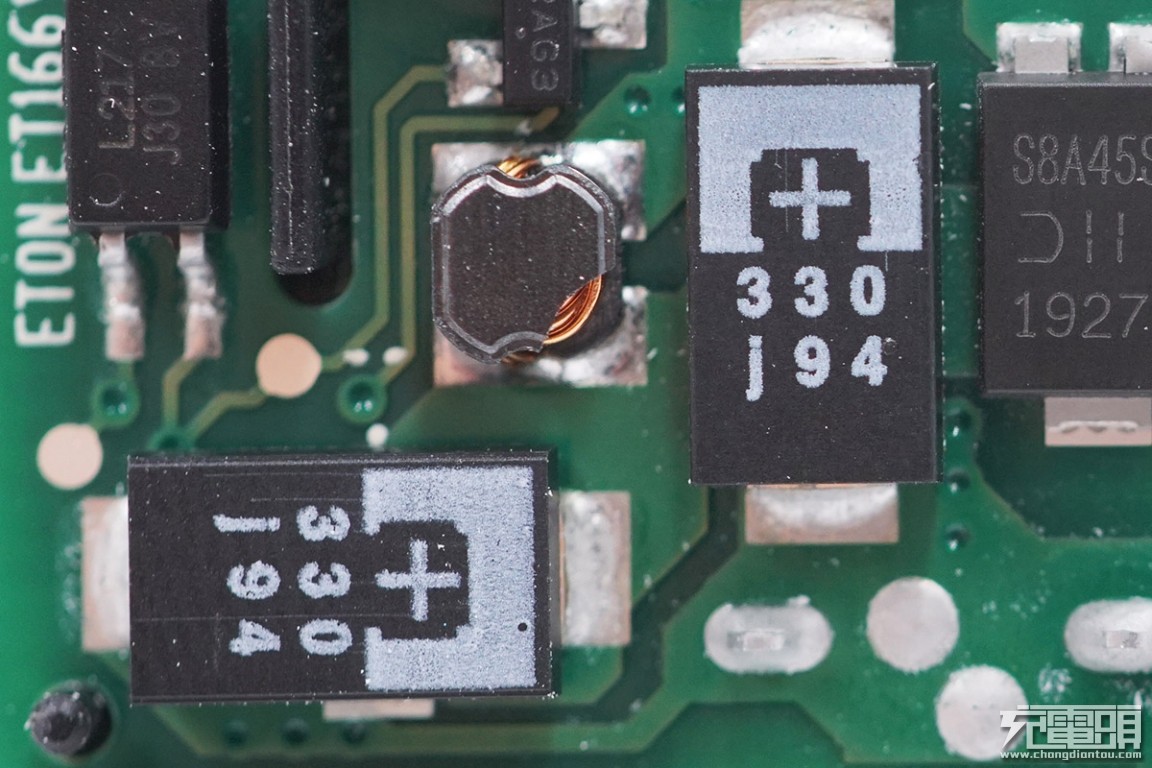

两颗松下POSCAP钽电容，用于输出滤波。

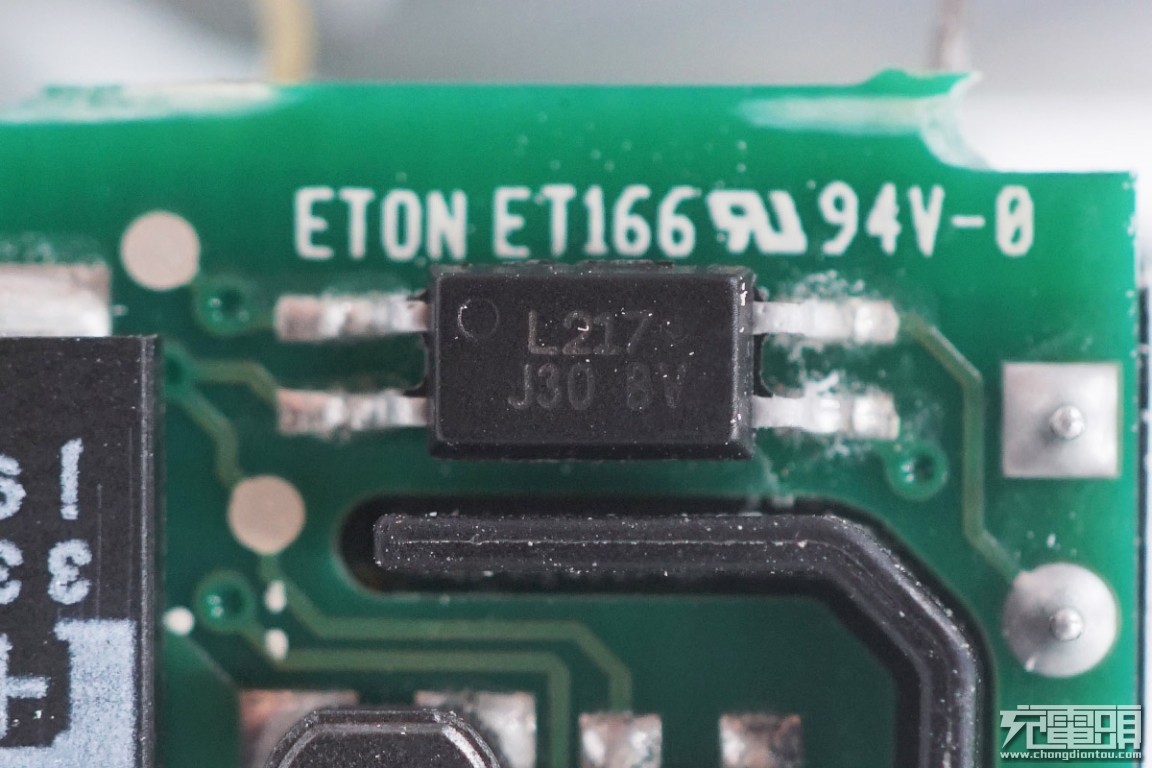

用来反馈输出电压的光耦，光宝 LTV-217。

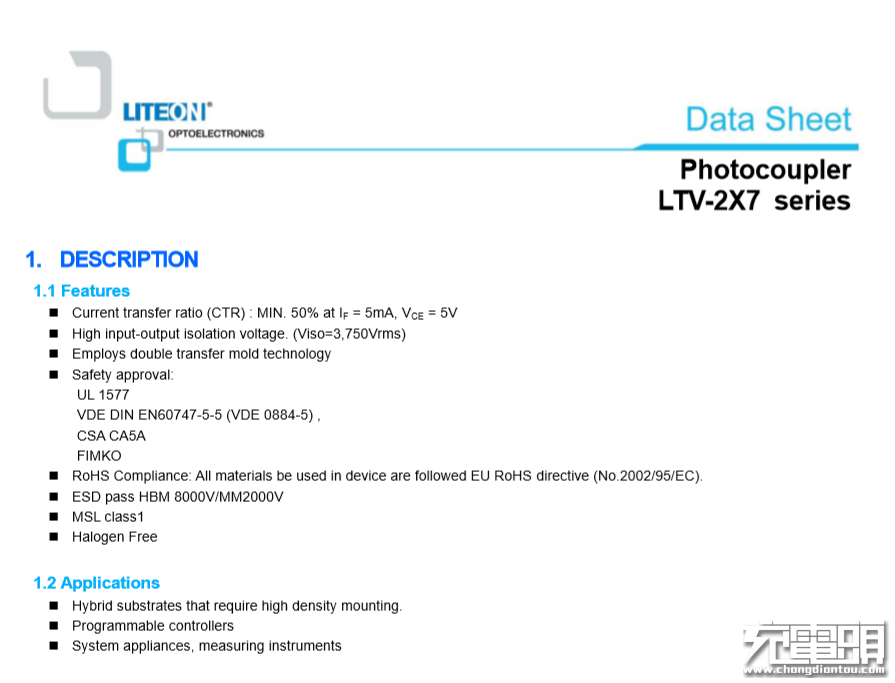

光宝 LTV-217 详细资料。
变压器侧面有喷码信息。
Y电容 221K，横跨在初级和次级之间，用于输出抗干扰。

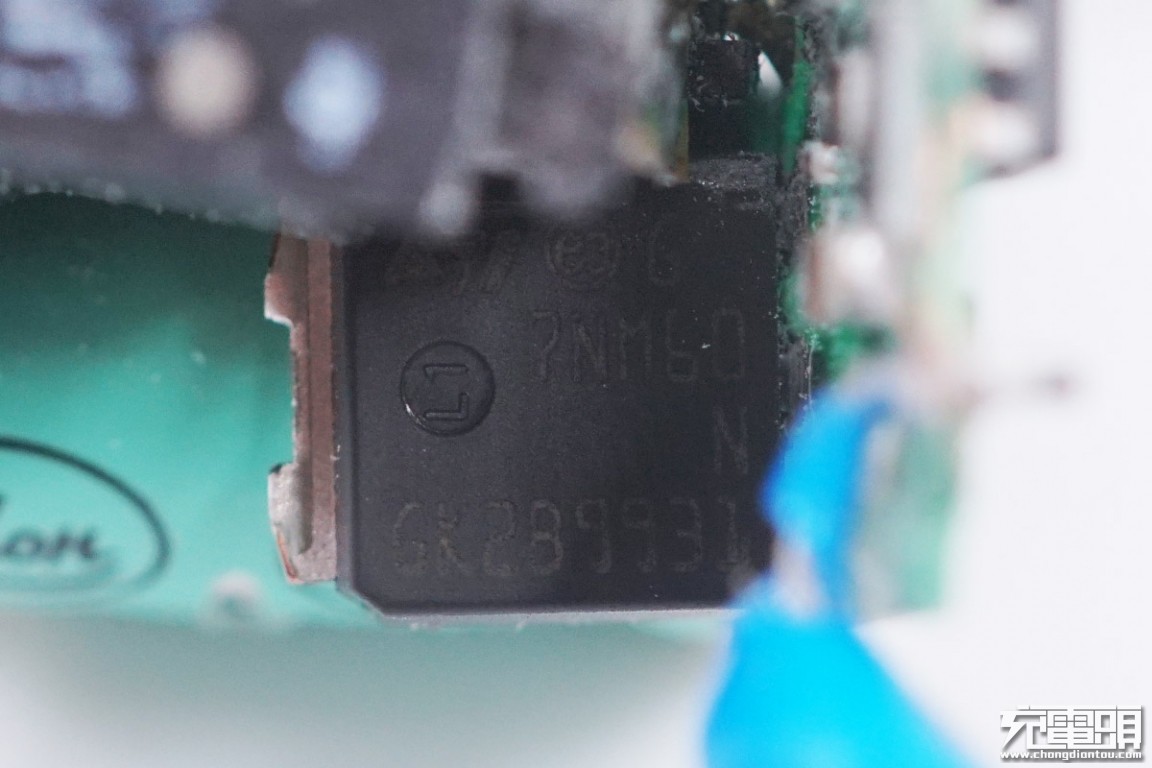

ST STU7NM60N 初级开关管，600V耐压，5A，IPAK封装。
ST STU7NM60N 详细资料。
变压器磁芯。
3.3μF 400V高压滤波电解，右侧套管内部是保险电阻。

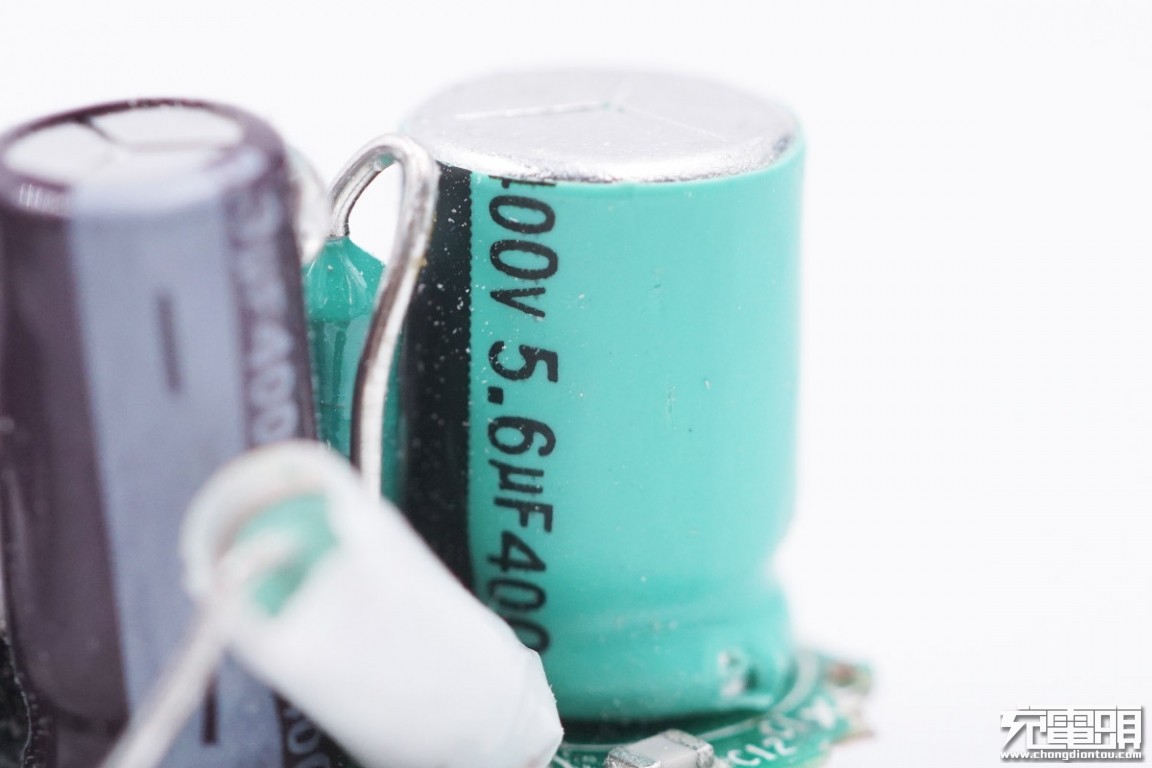

另一颗高压滤波电解电容规格为5.6μF 400V。

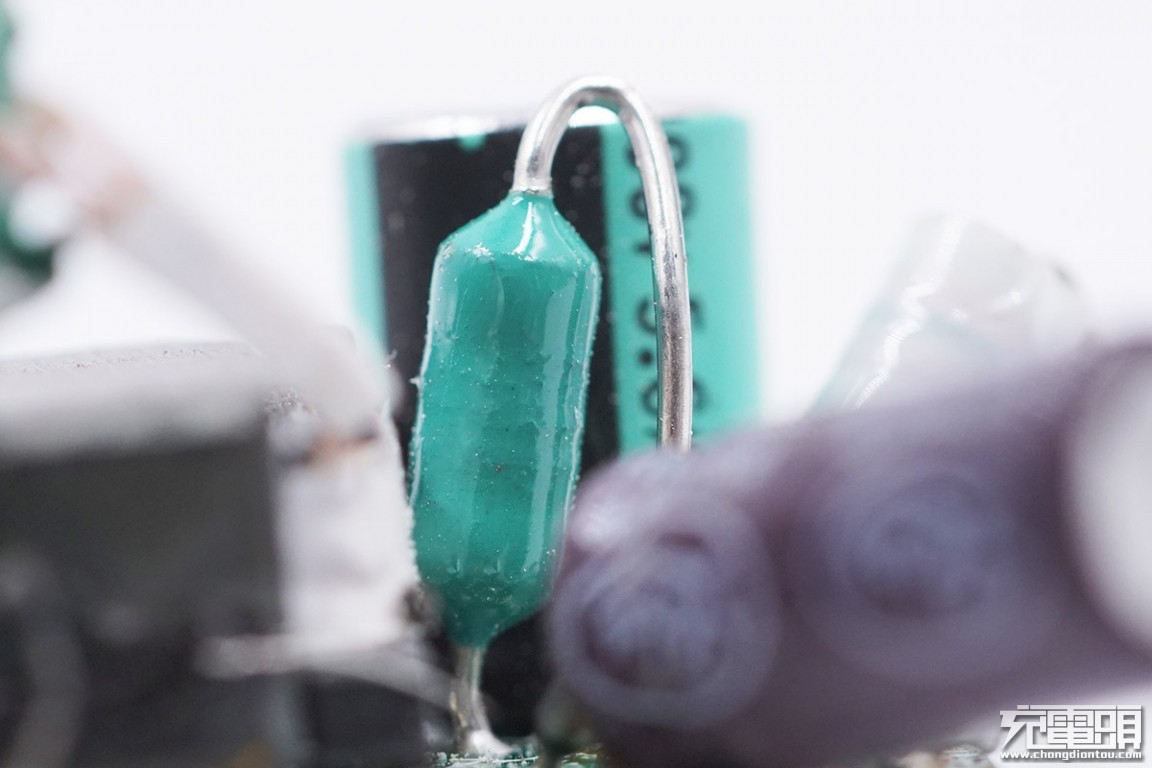

滤波电感。

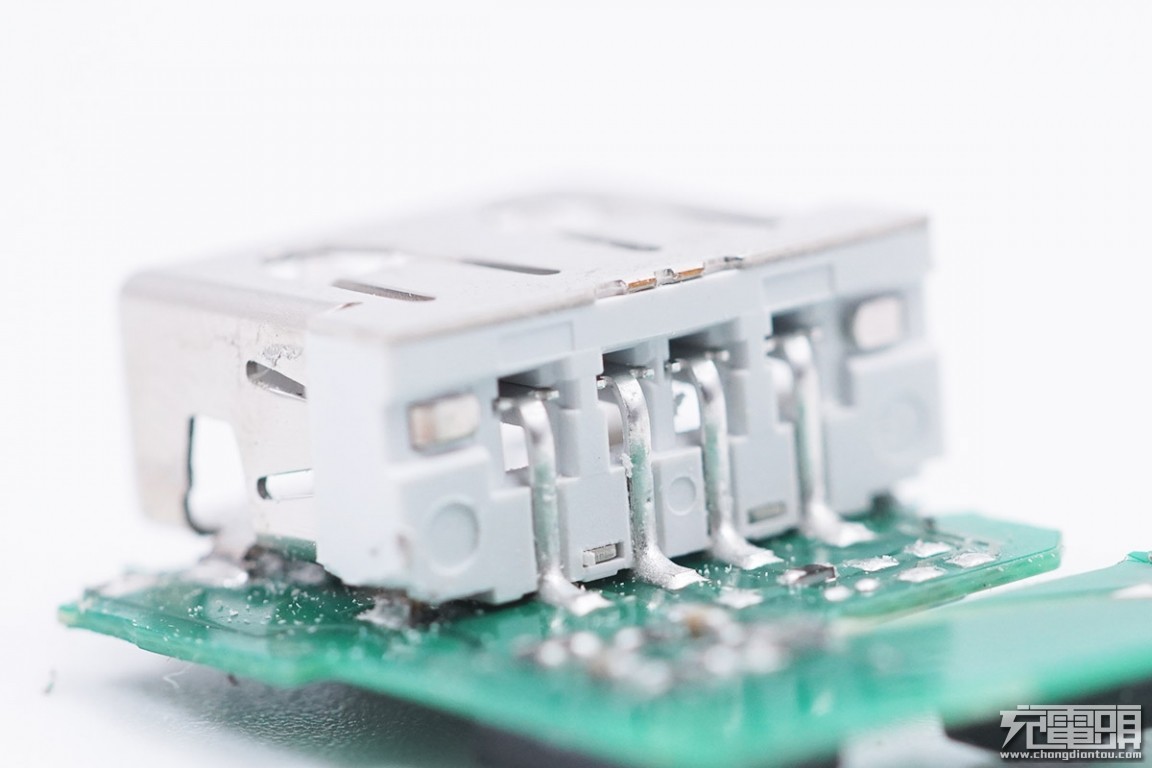

USB母座。
拆解一览。
拆解总结
苹果5W充电器体积小巧，做工非常精致，使用两块PCBA配合内部框架支撑、固定变压器，组成一个整体，空间利用率很高，主控芯片为安森美定制，其他元器件也均采用一线品牌，输出采用POSCAP钽电容滤波，用料设计均处于顶级水平，五福一安妥妥的。
